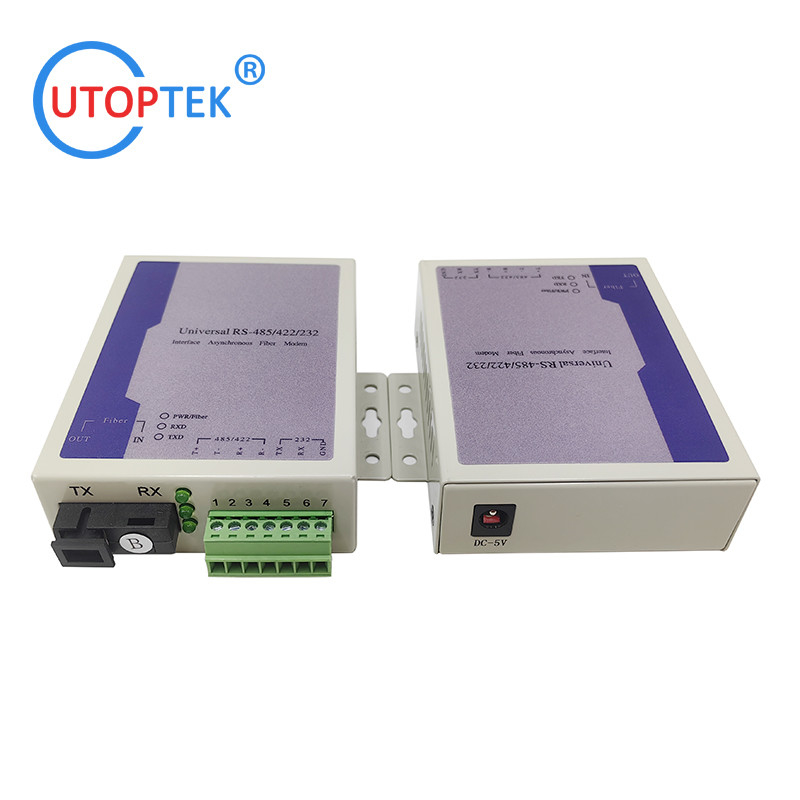

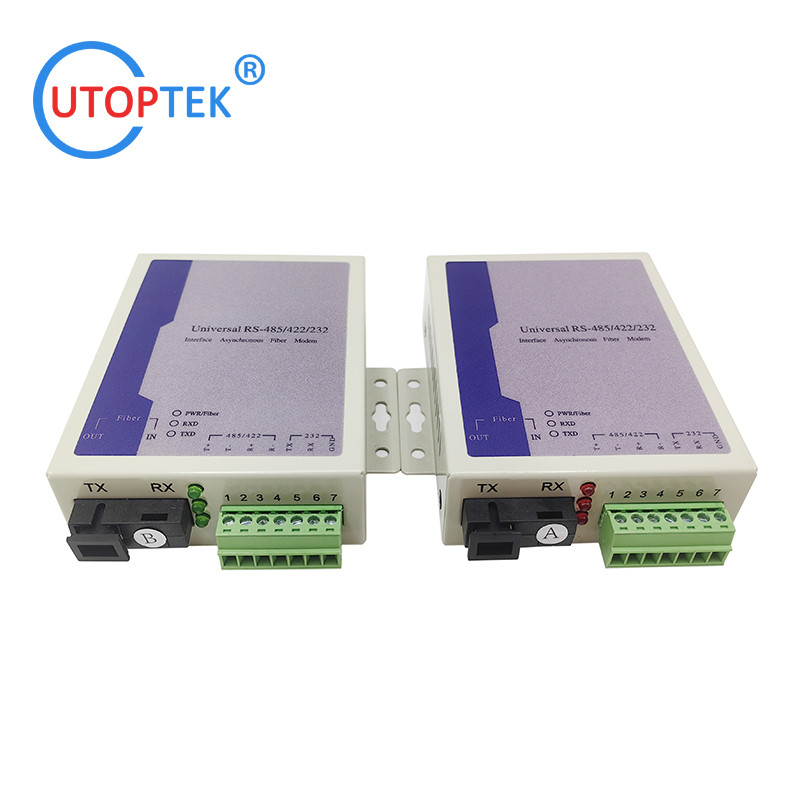

Характер продукции

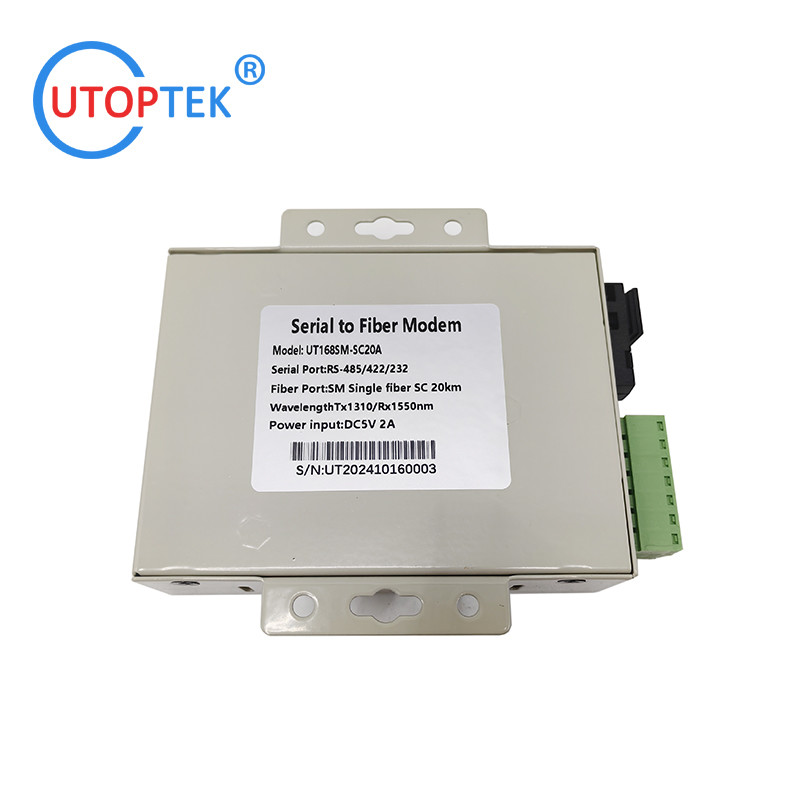

УT168SM-SC20A/B
RS-232/485/422 СерийныйдоВолокнаПреобразовательОдномодный биди-волокно SC 20 км 1310/1550 нм
(FC/SC/ST соединитель необязателен)
1. Обзор
Модель серии UT168 представляет собой своего рода более функциональный и экономичный интерфейс RS-232/485/422 оптического волокна.Он использовал оптическое волокно в качестве средства передачи.Устройства связи воздерживаются от угрозы эффективного удара молнии, прилива, электромагнетизма нарушают в условиях свертывания.
2Функция и характеристики
a) Поддержка интерфейса RS-232/RS-485/RS-422
b) Асинхронный, точка-точка, скорость до 120Kbps
c) Поддержка входа 9V ~ 36V DC Volt, потребление 2W
d) защиту от перенапряжений 1500 Вт, защиту от статического тока 15 КВ
e) поддержка порта RS-485/422 32 узла (может выбирать 128 узлов по индивидуальному заказу)
f) Рабочая длина волны: 1310 нм
g) Автоматическая скорость испытательного сигнала, нулевая задержка автоматической передачи
3. Руководящие принципы
Интерфейс: поддержка стандарта EIARS-232, 485, 422
Скорость: 0-500Kbps
Расстояние передачи: порт RS-232 15 м, порт RS-485/422 1500 м, оптический порт многорежимный 2 км, однорежимный 20 км
Рабочая среда: от 0 до 60°C
4Руководство по внешнему виду
Тип интерфейса: 8-битный терминальный блок, многорежимный интерфейс ST/SC/FC, однорежимный интерфейс FC/SC/ST
L*W*H: 100 мм*69 мм*22 мм
Оружейная оболочка
Цвет: белый
Вес: 230 г.

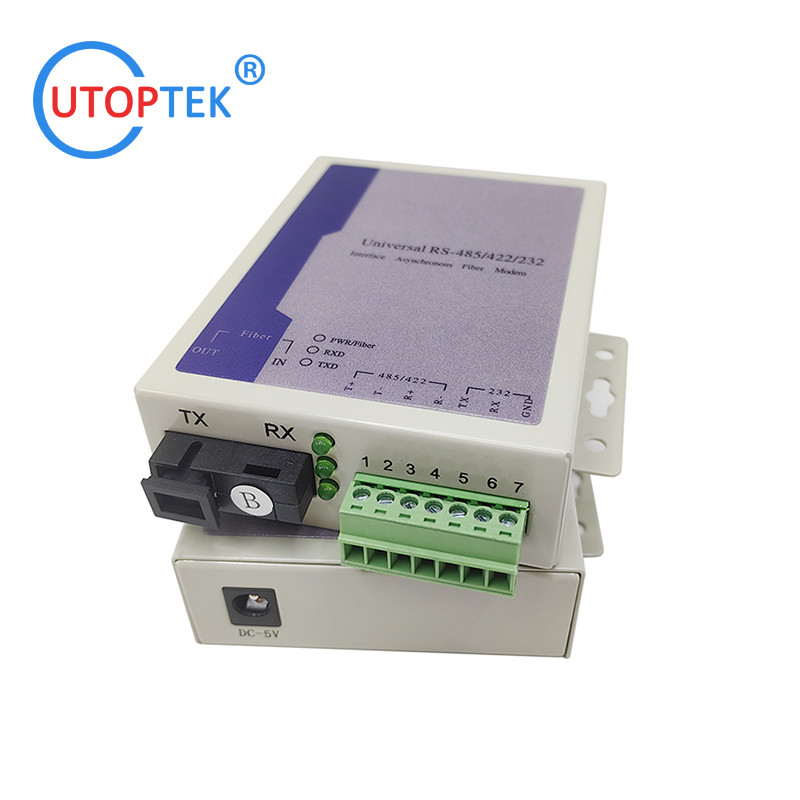

5. Определить пин
Интерфейс питания
GND --------- Наземный
DCIN --------- Вход 9-40В
Интерфейс оптического волокна
IN --------- Ввод оптического волокна
OUT --------- Выход оптического волокна
Порт RS-485/422
T+/D+ --------- RS-422 Отправка +/ RS-485 +
T-/D- --------- RS-422 Отправка -/ RS-485-
R+ --------- RS-422 Принято +
R- -------- RS-422 Принято
GND --------- Наземный
Порт RS-232
IN --------- Вход RS-232
Выход RS-232
GND --------- Наземный

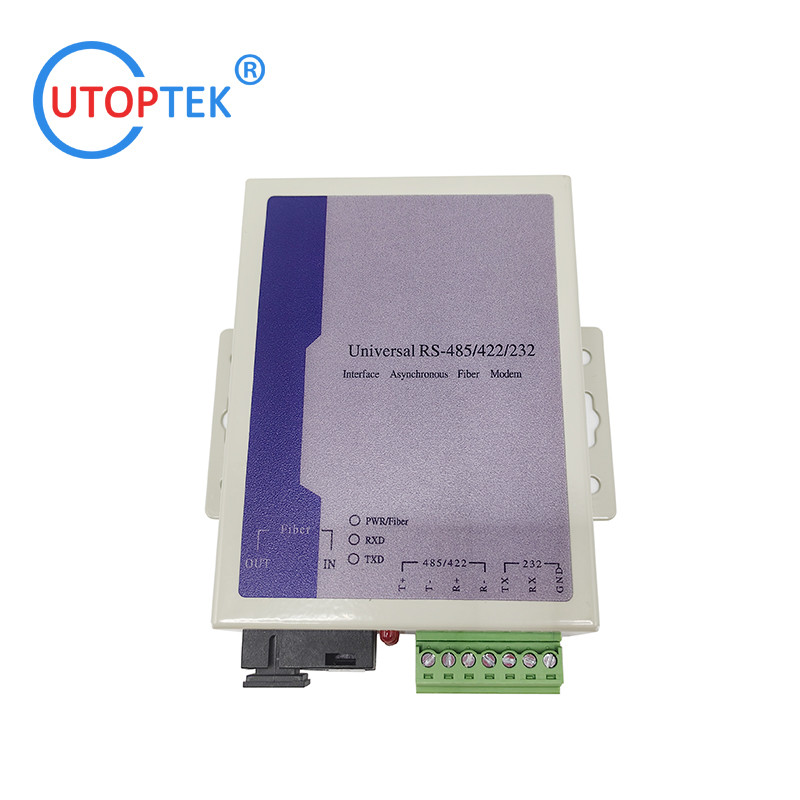

6- Указатель света объясняет.
Мощность: показатель мощности
RxD: индикация приема интерфейса оптического волокна
TxD: индикация отправки на оптическом интерфейсе
| RS232до серии волокон |
UT218MM-SC2 |
RS232 на волокно, двойная волокна, MM 1310nm, 2KM, SC |
| UT218SM-SC20 |
RS232 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT218SM-SC20A |
RS232 на волокно, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT218SM-SC20B |
RS232 до волокна, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422до серии волокон |
UT268MM-SC2 |
RS485/422 на волокно, двойная волокна, MM 1310nm, 2KM, SC |
| UT268SM-SC20 |
RS485/422 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT268SM-SC20A |
RS485/422 на волокно, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT268SM-SC20B |
RS485/422 на волокно, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422/232до серии волокон |
UT168MM-SC2 |
RS485/422/232 до волокна, двойного волокна, MM 1310nm, 2KM, SC |
| UT168SM-SC20 |
RS485/422/232 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT168SM-SC20A |
RS485/422/232 до волокна, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT168SM-SC20B |
RS485/422/232 до волокна, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
(Примечание: соединитель ST/SC/FC оптоволоконный необязательно; оптическое расстояние: 20/40/60/80 км необязательно)
