Характер продукции

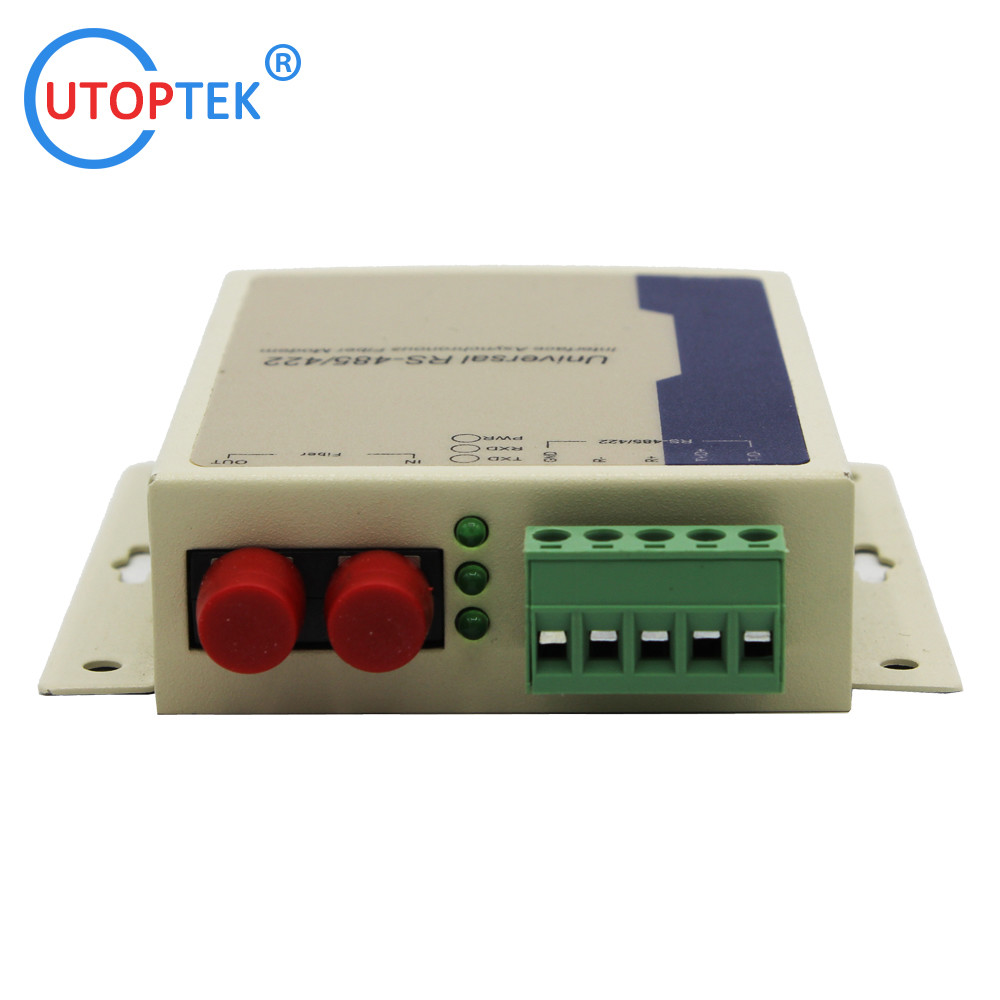

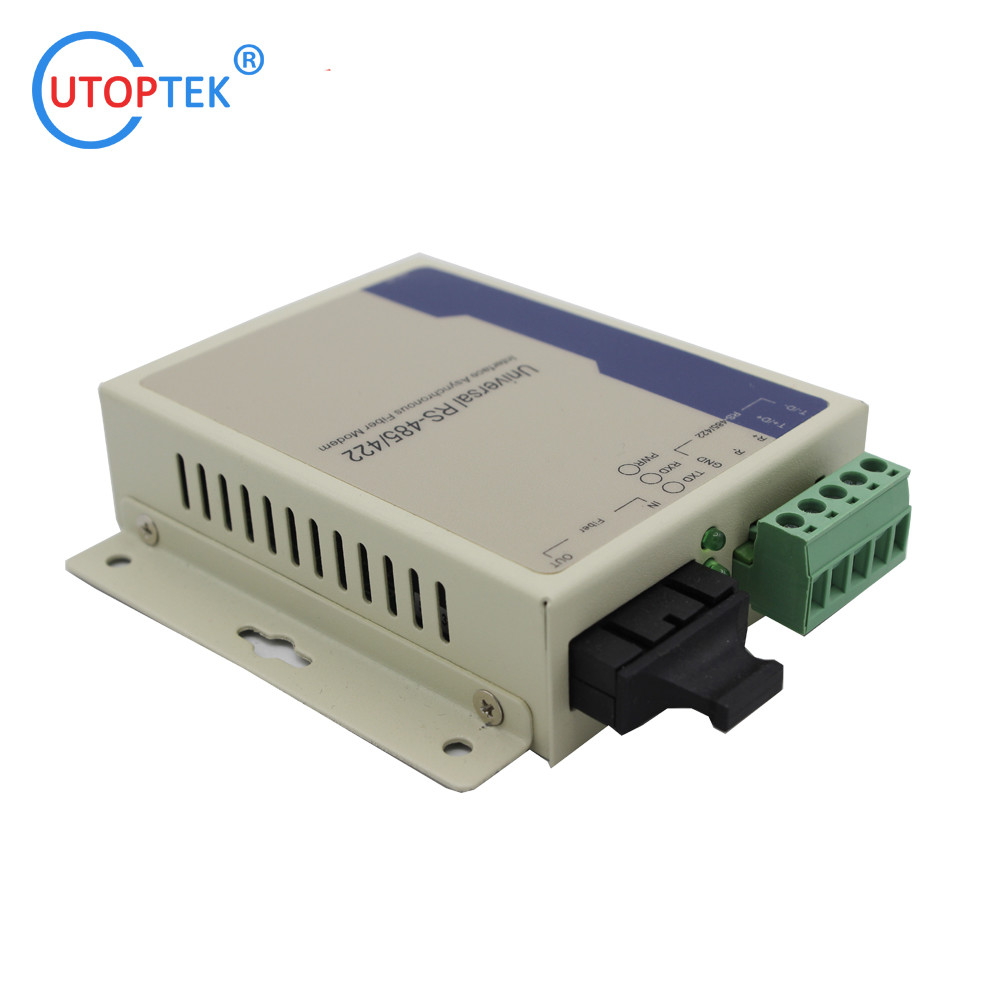

UT268MM-FC2
RS-232/485 Serial to Fiber Converter Многомодовый двухволоконный FC 2 км 1310 нм
(Разъем FC/SC/ST опционально)
1. Обзор
Модель серии UT268 представляет собой многофункциональный и экономичный оптоволоконный модем интерфейса RS-485/422. Это лучший выбор для подключения RTU к HOST или контроллеру SCADA. Он использует оптоволокно в качестве среды передачи, увеличивает функцию передачи системы. Коммуникационное оборудование эффективно защищено от молний, перенапряжений, электромагнитных помех в безопасной среде.
2. Функции и характеристики
a) Поддержка интерфейса RS-485/RS-422
b) Асинхронный, точка-точка, скорость до 120 Кбит/с

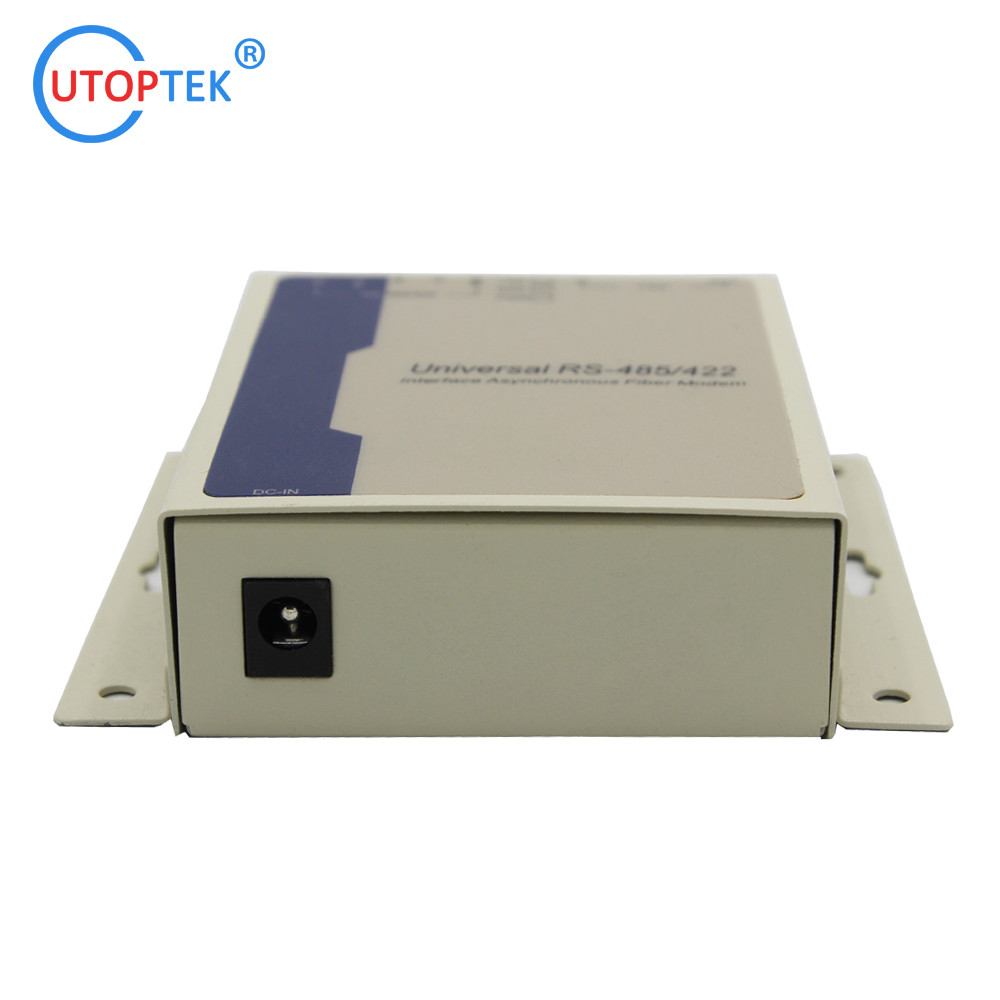

c) Поддержка входного питания 5 В постоянного тока
d) Защита от перенапряжения 1500 Вт, статическая защита 15 кВ
e) Порт RS-485/422 поддерживает 32 узла (можно выбрать индивидуально 128 узлов)
f) Рабочая длина волны: 1310 нм
g) Автоматическое определение скорости сигнала, автоматическая передача с нулевой задержкой
3. Руководство по производительности
Интерфейс: поддержка стандарта EIA RS-485, RS-422
Скорость: 0-120 Кбит/с
Расстояние передачи: порт RS-485/422 1200 м, оптический порт многомодовый 2 км, одномодовый 20 км ~ 80 км
Рабочая среда: от -15℃ до 60℃
4. Руководство по внешнему виду

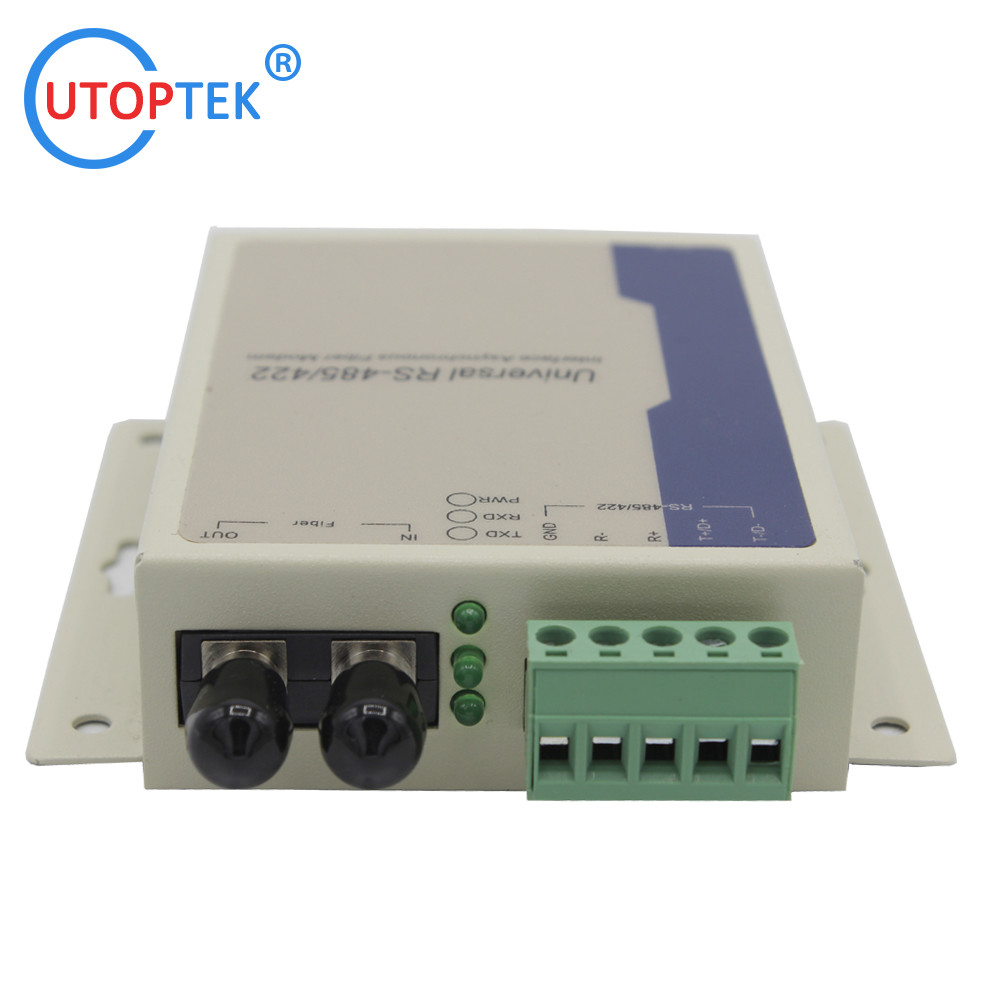

Тип интерфейса: 5-контактная клеммная колодка (RS-485/422), многомодовый выбор интерфейса ST/SC/FC, одномодовый выбор интерфейса FC/SC/ST
Д*Ш*В: 100 мм * 69 мм * 22 мм
Корпус: Железо
Цвет: Белый
Вес: 230 г

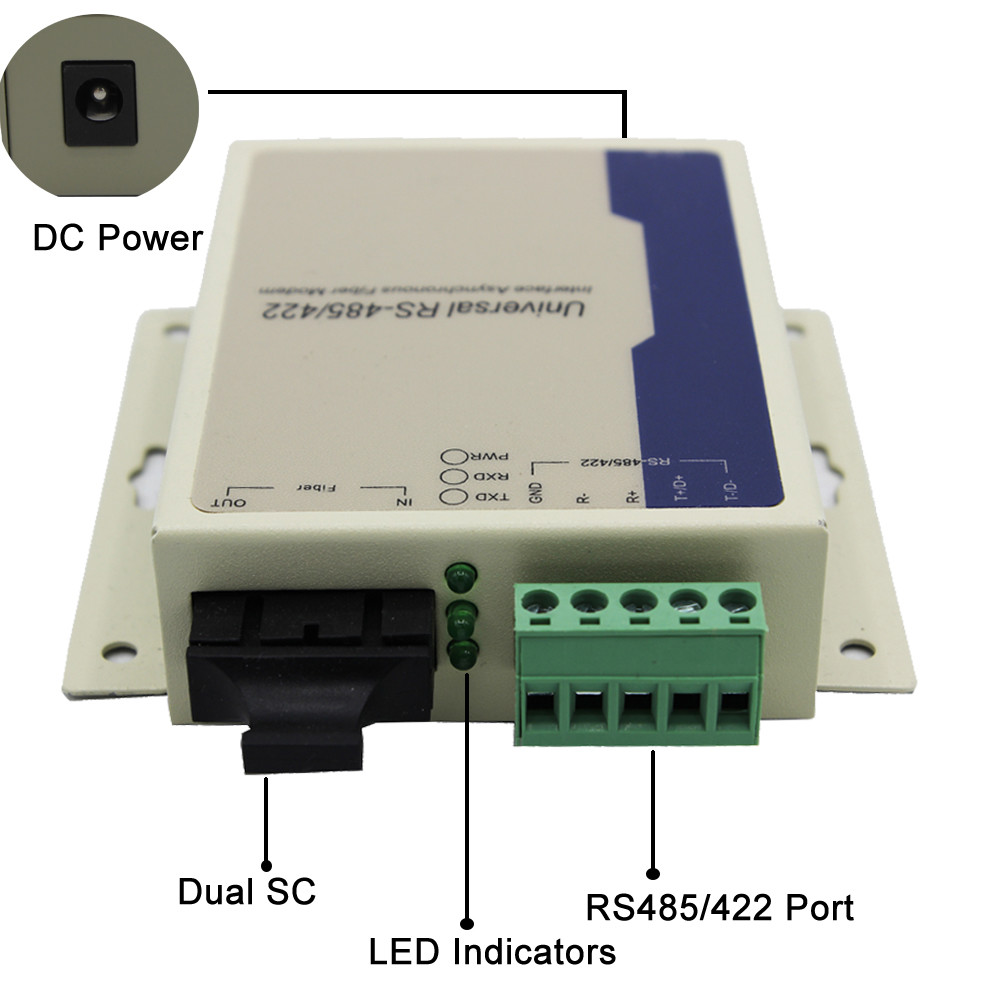

5. Определение контактов
Интерфейс оптоволокна
IN --------- Вход оптоволокна
OUT --------- Выход оптоволокна
Порт RS-422
T+ --------- RS-422 Передача +
T- --------- RS-422 Передача -
R+ --------- RS-422 Прием +
R- -------- RS-422 Прием –
GND --------- Земля
Порт RS-485
D+ --------- RS-485+
D- --------- RS-485-
GND --------- Земля
6. Объяснение индикаторов
Питание: Индикация питания
RxD: Индикация приема интерфейса оптоволокна
TxD: Индикация передачи интерфейса оптоволокна
| RS232 к серии fiber |
UT218MM-SC2 |
RS232 to Fiber, Dual Fiber, MM 1310nm , 2KM, SC |
| UT218SM-SC20 |
RS232 to Fiber, Dual Fiber, SM 1310nm , 20KM, SC |
| UT218SM-SC20A |
RS232 to Fiber, Single Fiber, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT218SM-SC20B |
RS232 to Fiber, Single Fiber, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422 к серии fiber |
UT268MM-SC2 |
RS485/422 to Fiber, Dual Fiber, MM 1310nm , 2KM, SC |
| UT268SM-SC20 |
RS485/422 to Fiber, Dual Fiber, SM 1310nm , 20KM, SC |
| UT268SM-SC20A |
RS485/422 to Fiber, Single Fiber, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT268SM-SC20B |
RS485/422 to Fiber, Single Fiber, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422/232 к серии fiber |
UT168MM-SC2 |
RS485/422/232 to Fiber, Dual Fiber, MM 1310nm , 2KM, SC |
| UT168SM-SC20 |
RS485/422/232 to Fiber, Dual Fiber, SM 1310nm , 20KM, SC |
| UT168SM-SC20A |
RS485/422/232 to Fiber, Single Fiber, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT168SM-SC20B |
RS485/422/232 to Fiber, Single Fiber, SM Tx1550nm/RX1310nm, 20KM, SC |
(Примечание: опционально разъем ST/SC/FC Fiber; оптическое расстояние: опционально 20/40/60/80 км)
