Характер продукции

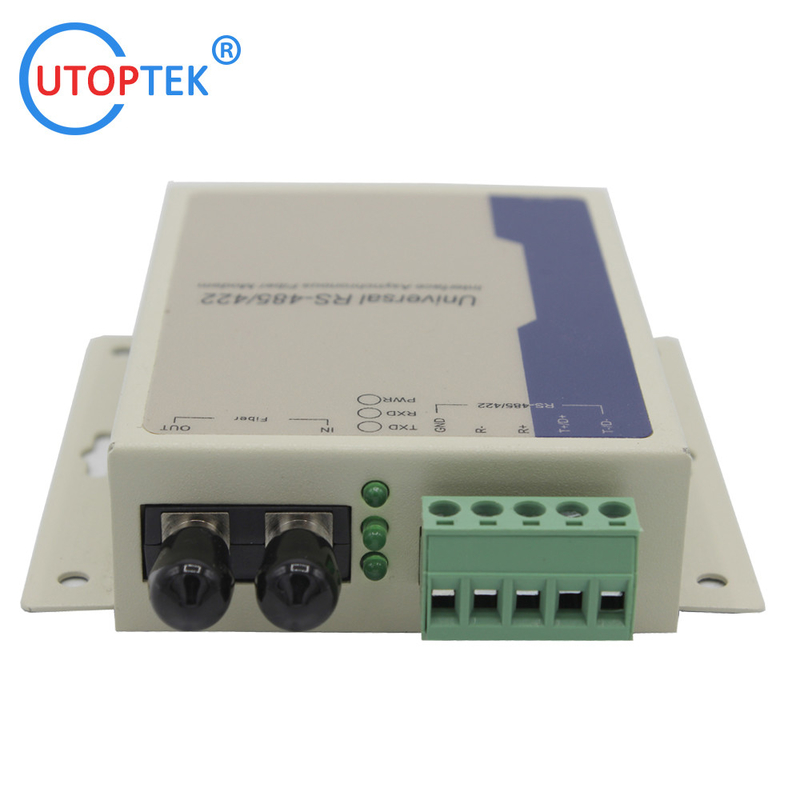

УT268SM-ST2
RS-232/485 СерийныйдоВолокнаПреобразовательОдномодный двойной волоконный ST 20 км 1310 нм
(FC/SC/ST соединитель необязателен)
1. Обзор
Модель серии UT268 представляет собой своего рода более функциональный и экономичный интерфейс RS-485/422 оптического волокна.Он использовал оптическое волокно в качестве средства передачи.Устройства связи воздерживаются от угрозы эффективного удара молнии, перенапряжения, электромагнетизма нарушать в безопасной среде.
2Функция и характеристики
a) Поддержка интерфейса RS-485/RS-422
b) Асинхронный, точка-точка, скорость до 120Kbps
c) Поддерживать входную мощность 5 В постоянного тока
d) защиту от перенапряжений 1500 Вт, защиту от статического тока 15 КВ
e) поддержка порта RS-485/422 32 узла (может выбирать ручной 128 узла)
f) Рабочая длина волны: 1310 нм
g) Автоматическая скорость испытательного сигнала, нулевая задержка автоматической передачи
3. Руководящие принципы
Интерфейс: поддержка стандарта EIA RS-485, RS-422
Скорость: 0-120 Кбит / с
Расстояние передачи: RS-485/422 порт 1200m, оптический порт многорежимный 2KM, однорежимный 20KM ~ 80KM
Рабочая среда: от -15°C до 60°C

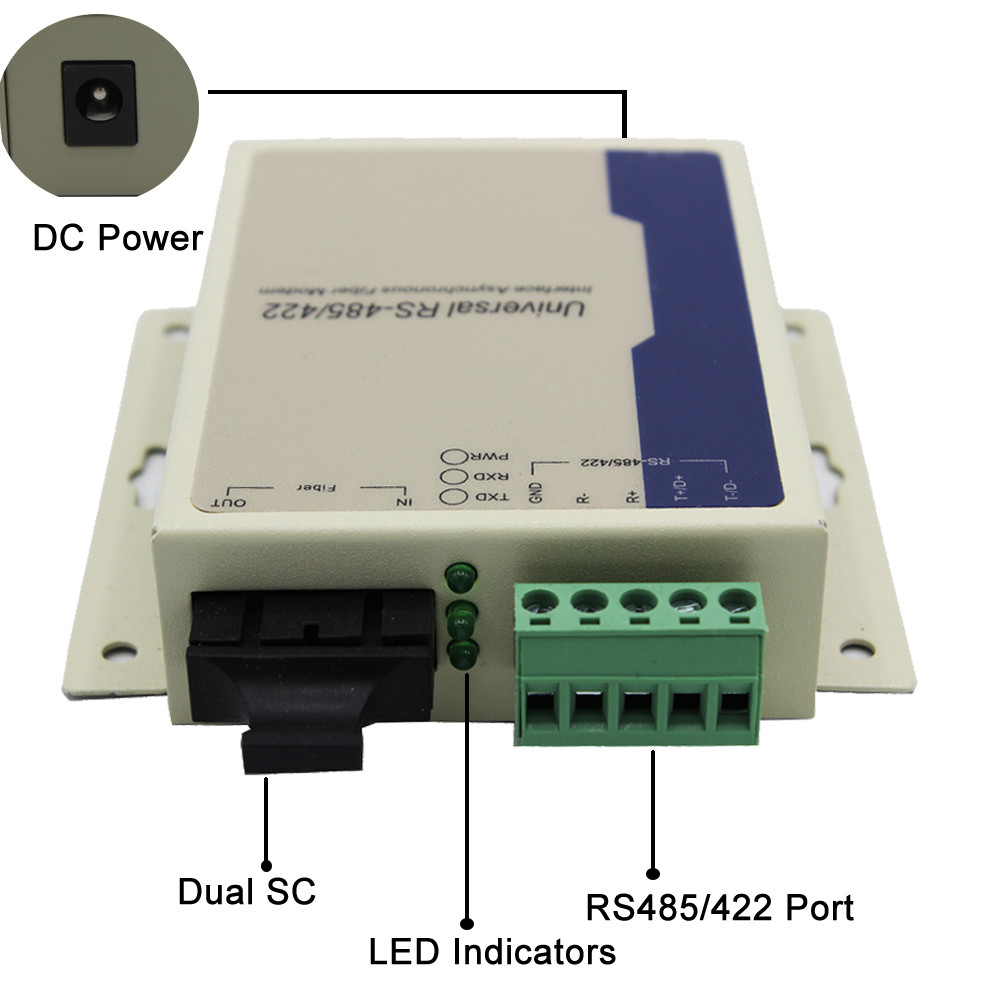

4Руководство по внешнему виду
Тип интерфейса: 5-битовый терминальный блок (RS-485/422), многорежимный интерфейс ST/SC/FC, однорежимный интерфейс FC/SC/ST
L*W*H: 100 мм*69 мм*22 мм
Оружейная оболочка
Цвет: белый
Вес: 230 г.
5. Определить пин
Интерфейс оптического волокна
IN --------- Ввод оптического волокна
OUT --------- Выход оптического волокна
Порт RS-422
T+ --------- RS-422 Отправка +
T- --------- RS-422 Отправить
R+ --------- RS-422 Принято +
R- -------- RS-422 Принято
GND --------- Наземный
Порт RS-485
D+ --------- RS-485+
D- --------- RS-485-
GND --------- Наземный
6- Указатель света объясняет.
Мощность: показатель мощности
RxD: индикация приема интерфейса оптического волокна
TxD: индикация отправки на оптическом интерфейсе
| RS232до серии волокон |
UT218MM-SC2 |
RS232 на волокно, двойная волокна, MM 1310nm, 2KM, SC |
| UT218SM-SC20 |
RS232 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT218SM-SC20A |
RS232 на волокно, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT218SM-SC20B |
RS232 до волокна, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422до серии волокон |
UT268MM-SC2 |
RS485/422 на волокно, двойная волокна, MM 1310nm, 2KM, SC |
| UT268SM-SC20 |
RS485/422 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT268SM-SC20A |
RS485/422 на волокно, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT268SM-SC20B |
RS485/422 на волокно, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422/232до серии волокон |
UT168MM-SC2 |
RS485/422/232 до волокна, двойного волокна, MM 1310nm, 2KM, SC |
| UT168SM-SC20 |
RS485/422/232 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT168SM-SC20A |
RS485/422/232 до волокна, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT168SM-SC20B |
RS485/422/232 до волокна, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
(Примечание: соединитель ST/SC/FC оптоволоконный необязательно; оптическое расстояние: 20/40/60/80 км необязательно)
