Характер продукции
UT218MM-SC2
RS-232 Serial to Fiber Converter Multi mode dual fiber SC 2km 1310nm
(FC/SC/ST Connector optional )
1. Обзор
Серия UT218 - это своего рода более функциональный и экономичный оптоволоконный модем с интерфейсом RS-232. Это лучший выбор для подключения RTU к HOST или контроллеру SCADA. Он использует оптоволокно в качестве среды передачи, увеличивает функцию передачи системы. Коммуникационное оборудование эффективно защищено от ударов молнии, перенапряжений, электромагнитных помех в безопасной среде.
2. Функции и характеристики
a) Поддержка интерфейса RS-232
b) Асинхронный, точка-точка, скорость до 120 Кбит/с
c) Поддержка входа 5 В постоянного тока, потребление 2 Вт
d) Выбор внутреннего или внешнего питания
e) Рабочая длина волны: 1310 нм
f) Автоматическое определение скорости сигнала, автоматическая передача с нулевой задержкой
3. Руководство по производительности
Интерфейс: поддержка стандарта EIARS-232
Скорость: 0-120 Кбит/с
Расстояние передачи: порт Rs-232 многомодовый 2 км, одномодовый 20 км
Рабочая среда: от 0℃ до 50℃

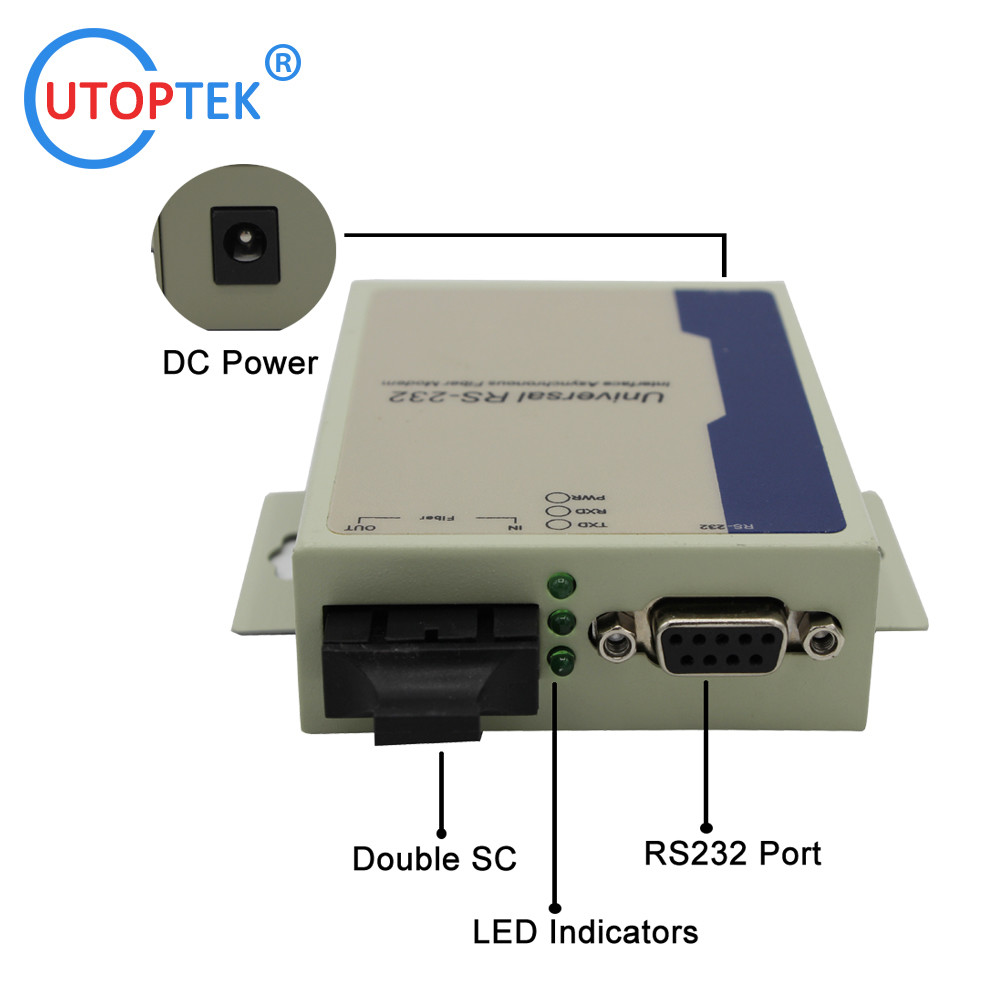

4. Руководство по внешнему виду

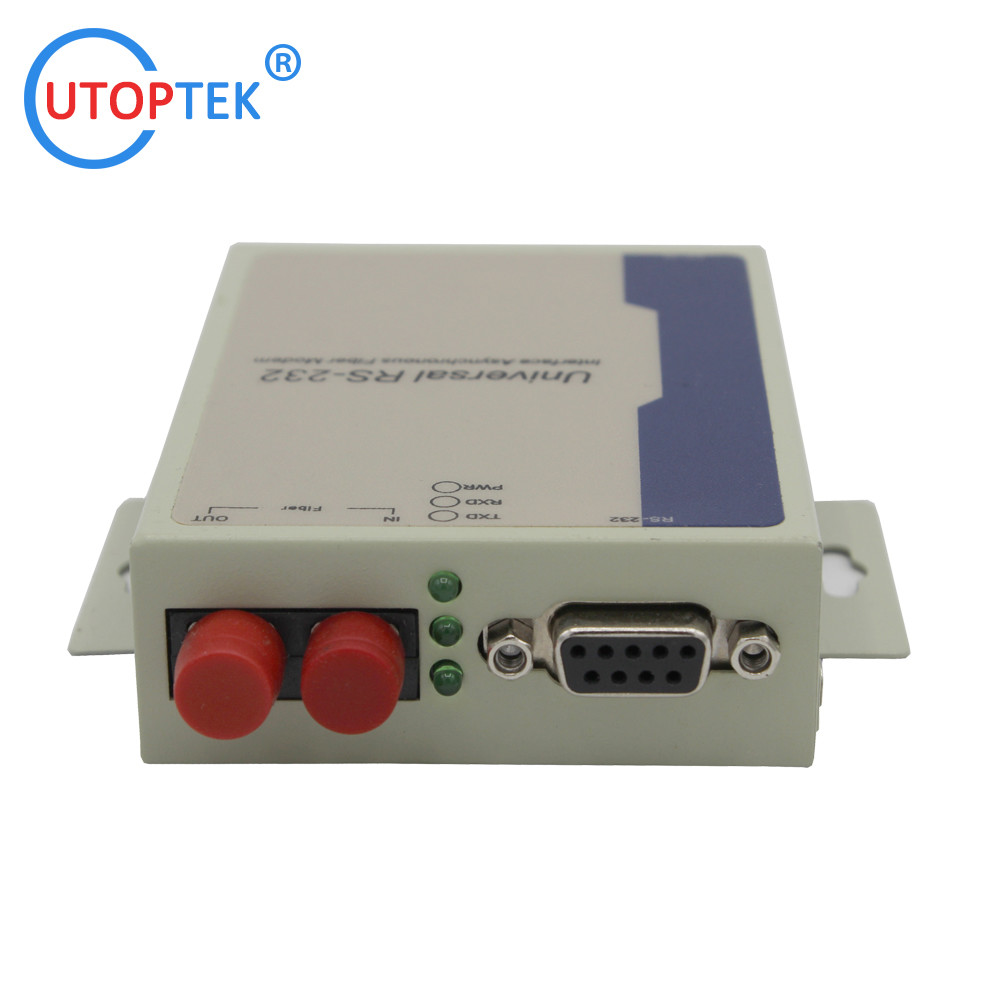

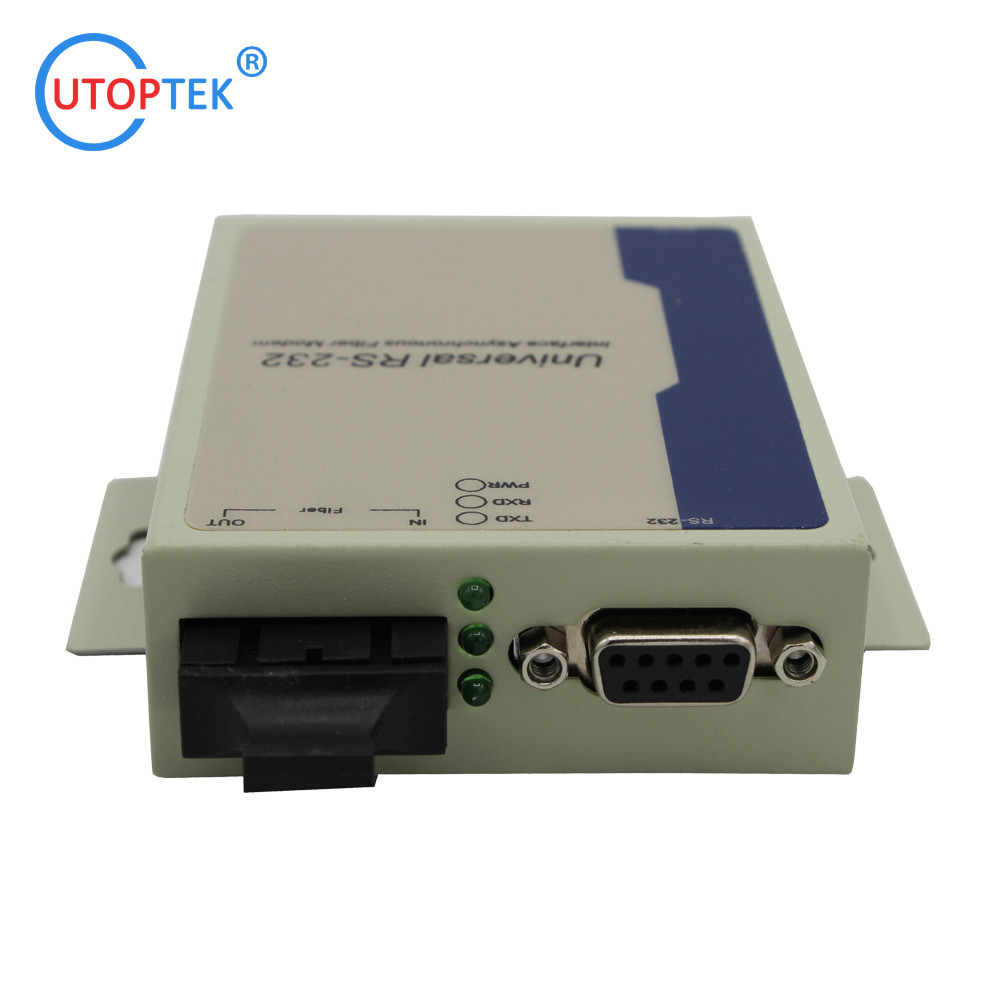

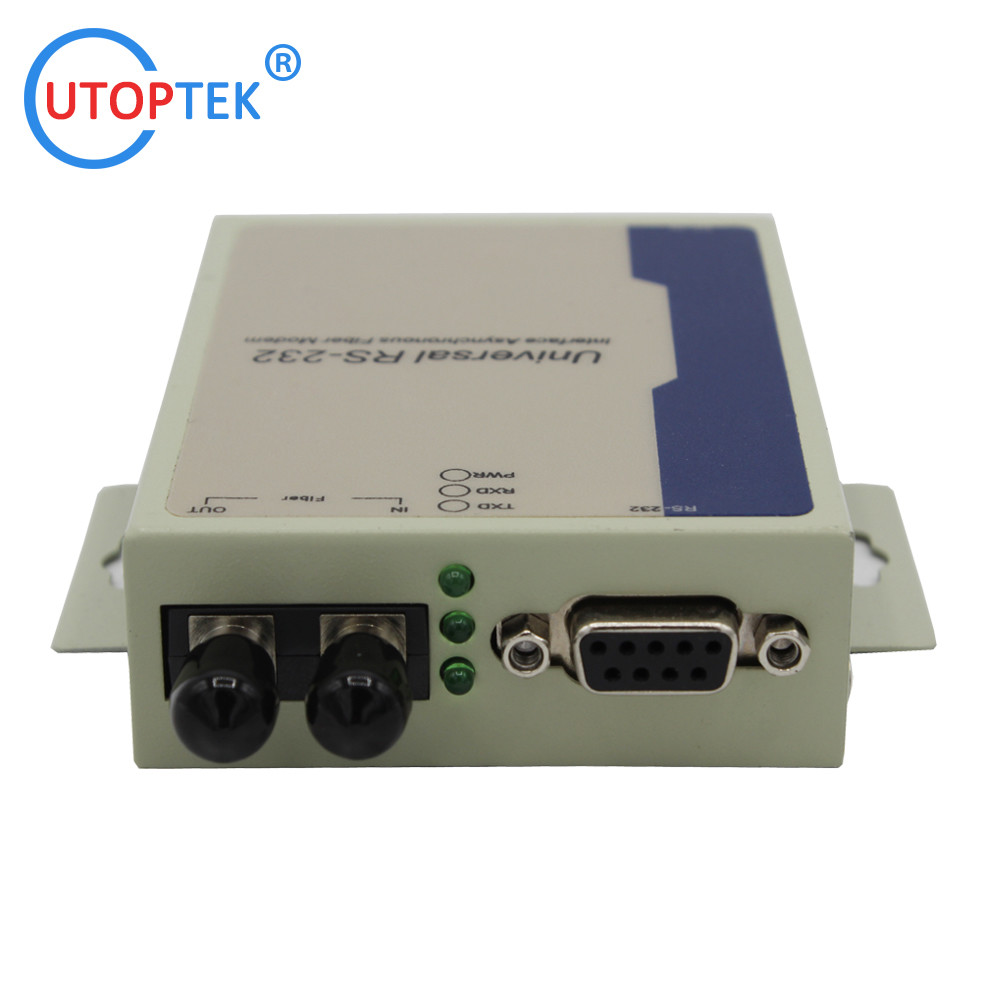

Тип интерфейса: DB-9 female (RS-232), многомодовый выбор интерфейса ST/SC/FC, одномодовый выбор интерфейса FC/SC/ST
Д*Ш*В: 100 мм * 69 мм * 22 мм
Корпус: Железо
Цвет: Белый
Вес: 230 г
5. Определение контактов

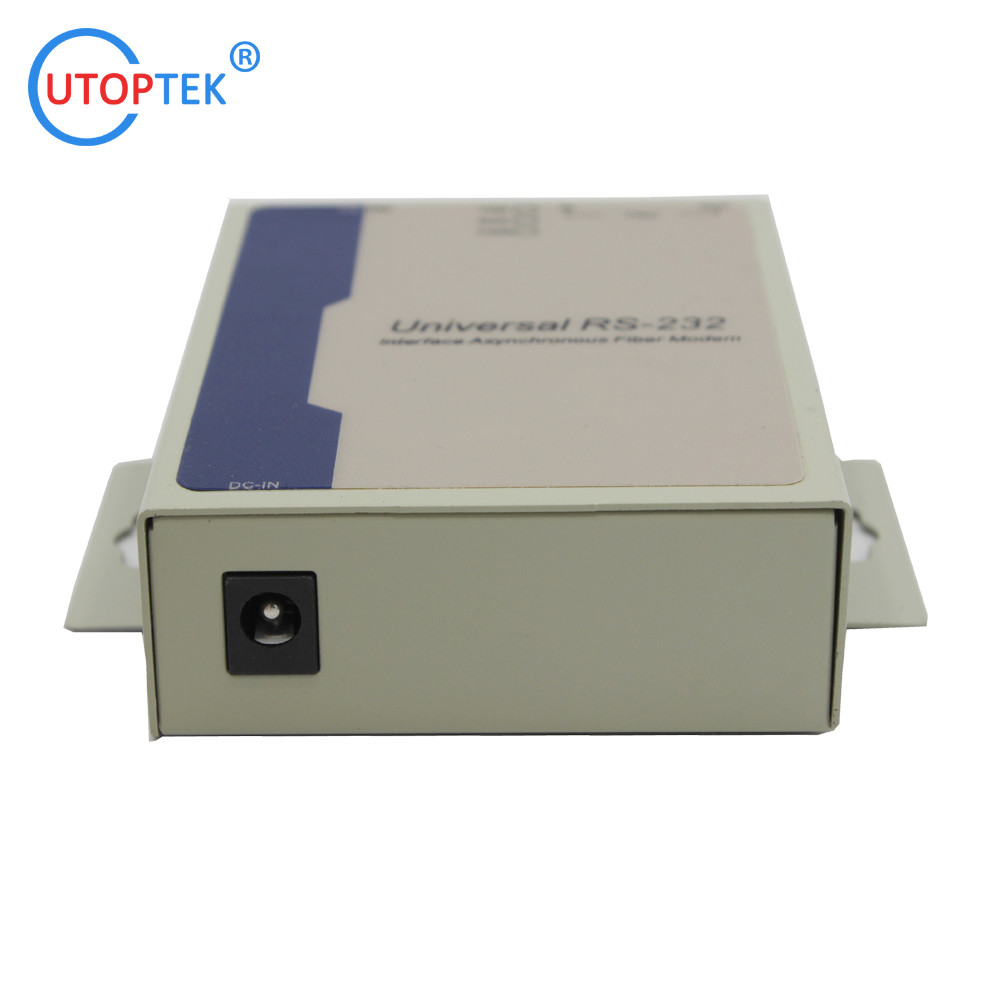

Интерфейс питания
DCIN --------- вход 5 В порт RS-232
IN --------- вход RS-232
OUT --------- выход RS-232
GND --------- Земля
Интерфейс оптоволокна
IN --------- Вход оптоволокна
OUT --------- Выход оптоволокна
6. Объяснение индикаторных ламп
Питание: Индикация питания
RxD: Индикация приема интерфейса оптоволокна
TxD: Индикация отправки интерфейса оптоволокна
| RS232 к серии fiber |
UT218MM-SC2 |
RS232 to Fiber, Dual Fiber, MM 1310nm , 2KM, SC |
| UT218SM-SC20 |
RS232 to Fiber, Dual Fiber, SM 1310nm , 20KM, SC |
| UT218SM-SC20A |
RS232 to Fiber, Single Fiber, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT218SM-SC20B |
RS232 to Fiber, Single Fiber, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422 к серии fiber |
UT268MM-SC2 |
RS485/422 to Fiber, Dual Fiber, MM 1310nm , 2KM, SC |
| UT268SM-SC20 |
RS485/422 to Fiber, Dual Fiber, SM 1310nm , 20KM, SC |
| UT268SM-SC20A |
RS485/422 to Fiber, Single Fiber, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT268SM-SC20B |
RS485/422 to Fiber, Single Fiber, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422/232 к серии fiber |
UT168MM-SC2 |
RS485/422/232 to Fiber, Dual Fiber, MM 1310nm , 2KM, SC |
| UT168SM-SC20 |
RS485/422/232 to Fiber, Dual Fiber, SM 1310nm , 20KM, SC |
| UT168SM-SC20A |
RS485/422/232 to Fiber, Single Fiber, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT168SM-SC20B |
RS485/422/232 to Fiber, Single Fiber, SM Tx1550nm/RX1310nm, 20KM, SC |
(Примечание: опционально разъем ST/SC/FC Fiber; оптическое расстояние: 20/40/60/80 км опционально)
