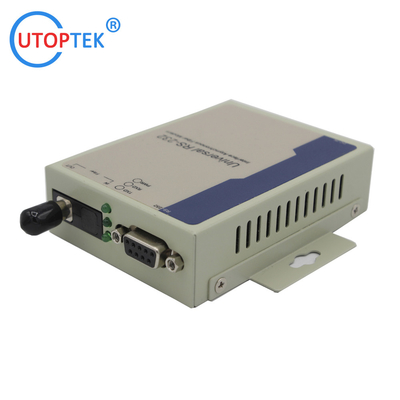

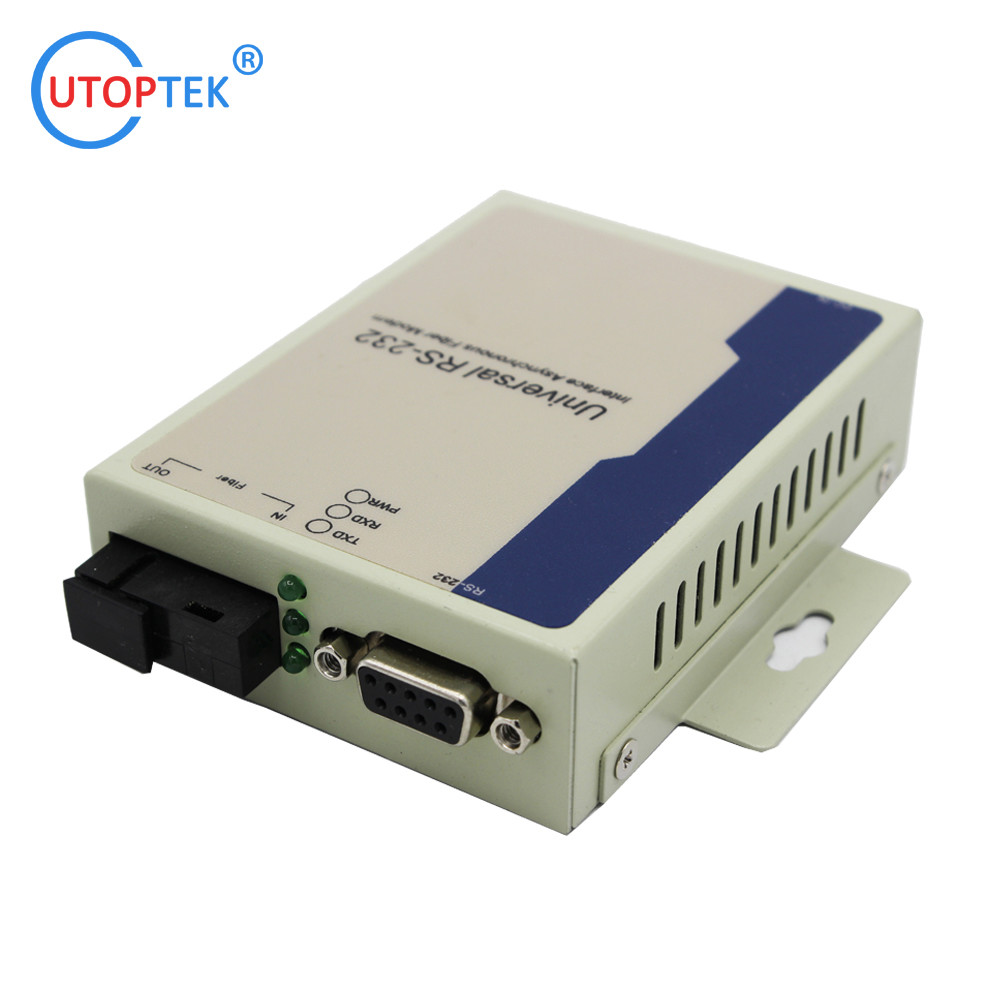

RS232 DB9 на Fiber Modem SM Bidi SC/FC/ST 20 км пары A+B Media Converter для системы сигнализации о закрытии контакта с использованием

Характер продукции

UT218SM-SC20A/B

Последовательный порт RS-232вОптоволокноКонвертерОдномодовый одноволоконный SC 20 км

(Разъем FC/SC/ST опционально)

1. Обзор

Серия UT218 представляет собой разновидность многофункционального и экономичного оптоволоконного модема с интерфейсом RS-232. Это лучший выбор для подключения RTU к HOST или контроллеру SCADA. Он использует оптоволокно в качестве среды передачи, увеличивает функцию передачи системы. Коммуникационное оборудование эффективно защищено от ударов молнии, перенапряжений, электромагнитных помех в безопасной среде.

2. Функции и характеристики

a) Поддержка интерфейса RS-232

b) Асинхронный, точка-точка, скорость до 120 Кбит/с

c) Поддержка входного напряжения 5 В постоянного тока, потребление 2 Вт

d) Выбор внутреннего или внешнего питания

e) Рабочая длина волны: 1310 нм

f) Автоматическое определение скорости сигнала, автоматическая передача с нулевой задержкой

3. Руководство по производительности

Интерфейс: поддержка стандарта EIARS-232

Скорость: 0-120 Кбит/с

Дальность передачи: порт Rs-232 многомодовый 2 км, одномодовый 20 км

Рабочая среда: от 0℃ до 50℃

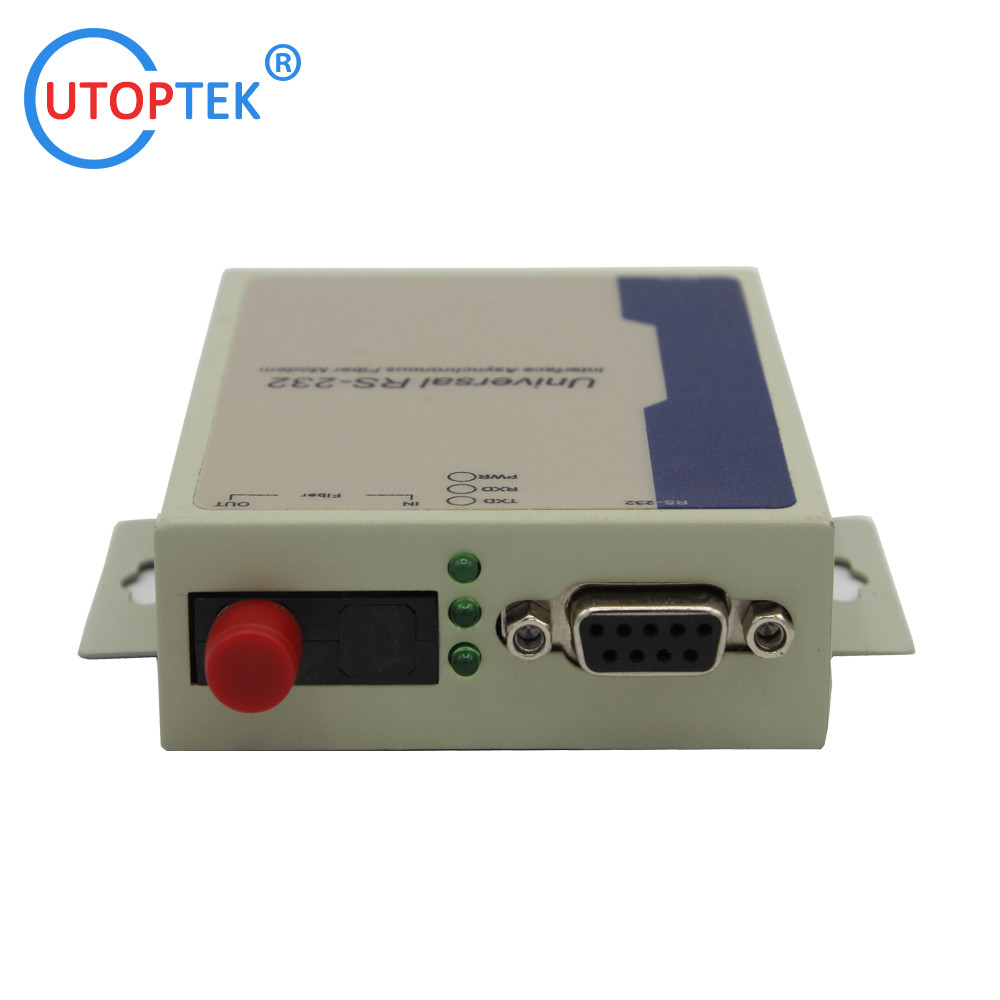

4. Руководство по внешнему виду

Тип интерфейса: DB-9 female (RS-232), многомодовый выбор интерфейса ST/SC/FC, одномодовый выбор интерфейса FC/SC/ST

Д*Ш*В: 100 мм * 69 мм * 22 мм

Корпус: Железо

Цвет: Белый

Вес: 230 г

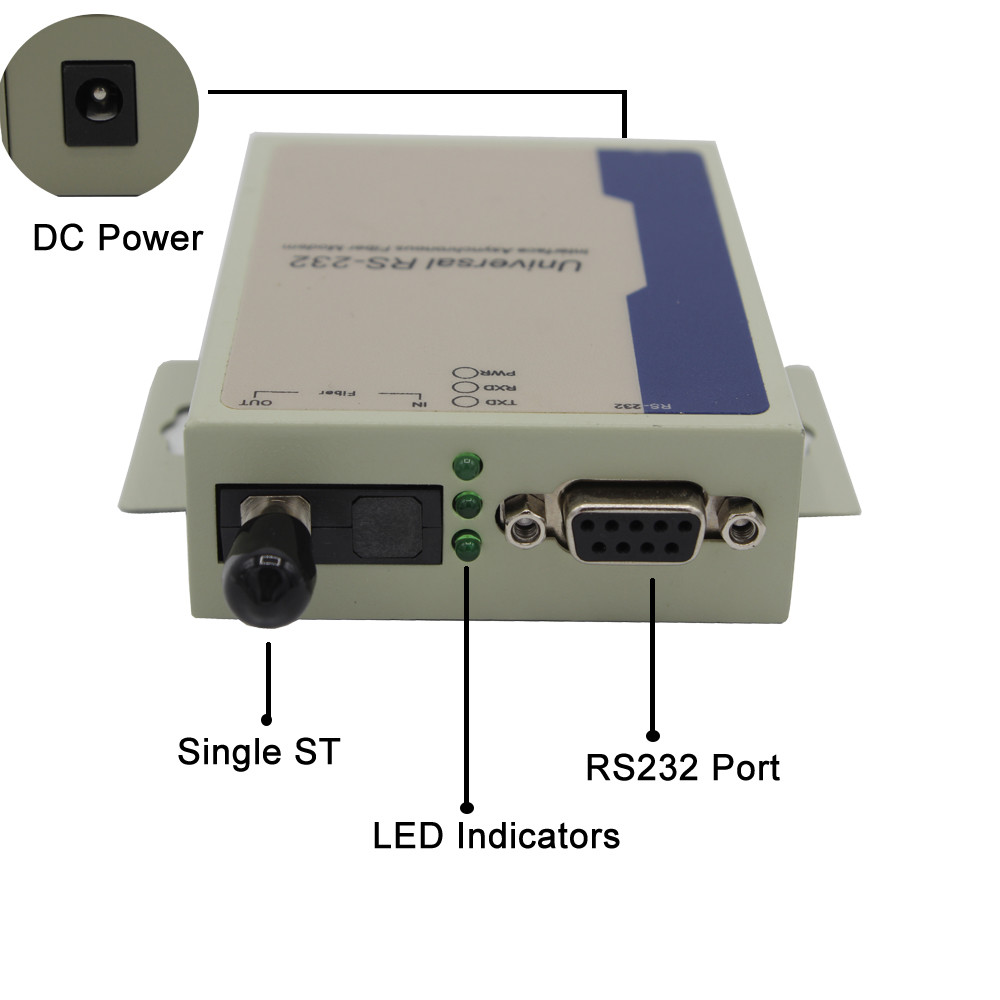

5. Определение контактов

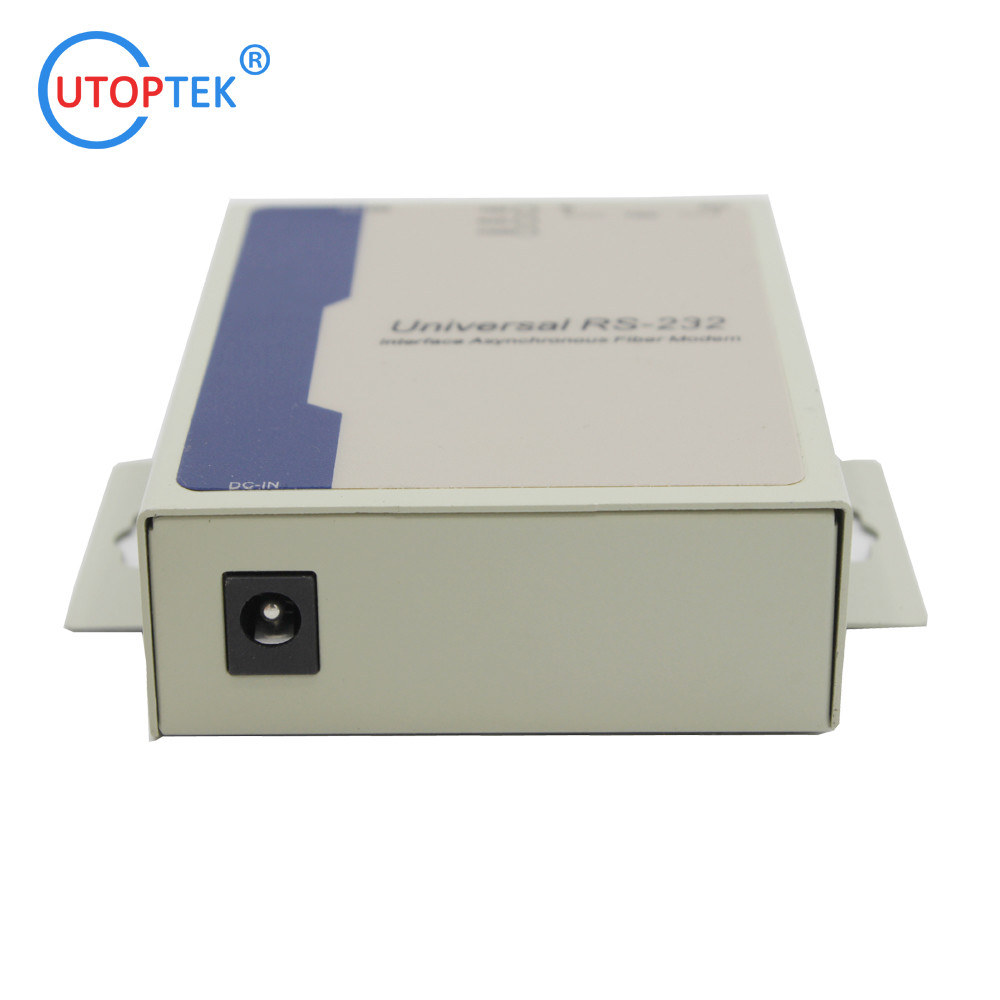

Интерфейс питания

DCIN --------- вход 5 В RS-232 порт

IN --------- вход RS-232

OUT --------- выход RS-232

GND --------- Земля

Интерфейс оптоволокна

IN --------- Вход оптоволокна

OUT --------- Выход оптоволокна

6. Объяснение индикаторных ламп

Питание: Индикация питания

RxD: Индикация приема интерфейса оптоволокна

TxD: Индикация отправки интерфейса оптоволокна

• Информация для заказа

(Примечание: разъем ST/SC/FC Fiber опционально; оптическое расстояние: 20/40/60/80 км опционально)
