Характер продукции
УT218SM-SC20
RS-232 серийныйдоВолокнаПреобразовательОднорежимные двойные волоконные линии SC 20 км
(FC/SC/ST соединитель необязателен)
1. Обзор
Серия UT218 представляет собой своего рода более функциональный и экономичный интерфейс RS-232 оптического волокна-модема.увеличить функцию передачи системы- Устройства связи воздерживаются от угрозы эффективного удара молнии, волны, электромагнетизма нарушать в безопасной среде.
2Функция и характеристики
a) Поддержка интерфейса RS-232.
b) Асинхронный, точка-точка, скорость до 120Kbps
c) Поддержка входа 5В постоянного тока, потребление 2Вт
d) Выбор внутренней или внешней мощности
д) Рабочая длина волны: 1310 нм
f) Автоматическая скорость испытательного сигнала, нулевая задержка автоматической передачи
3. Руководящие принципы
Интерфейс: поддержка стандарта EIARS-232
Скорость: 0-120 Кбит / с
Расстояние передачи: Rs-232 порт многомодный 2 км, одномодный 20 км
Рабочая среда: от 0 до 50°C

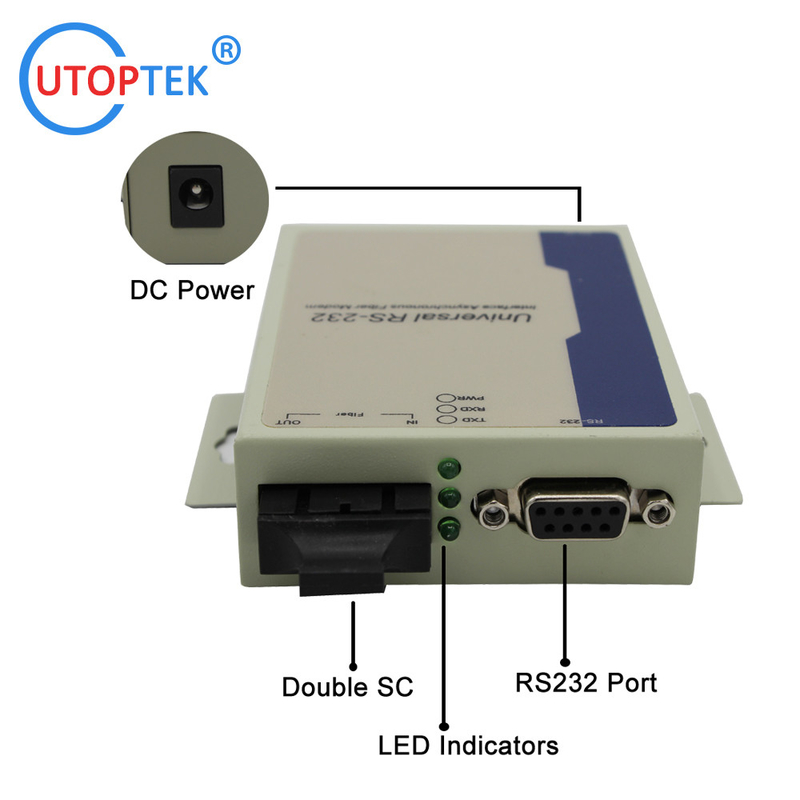

4Руководство по внешнему виду

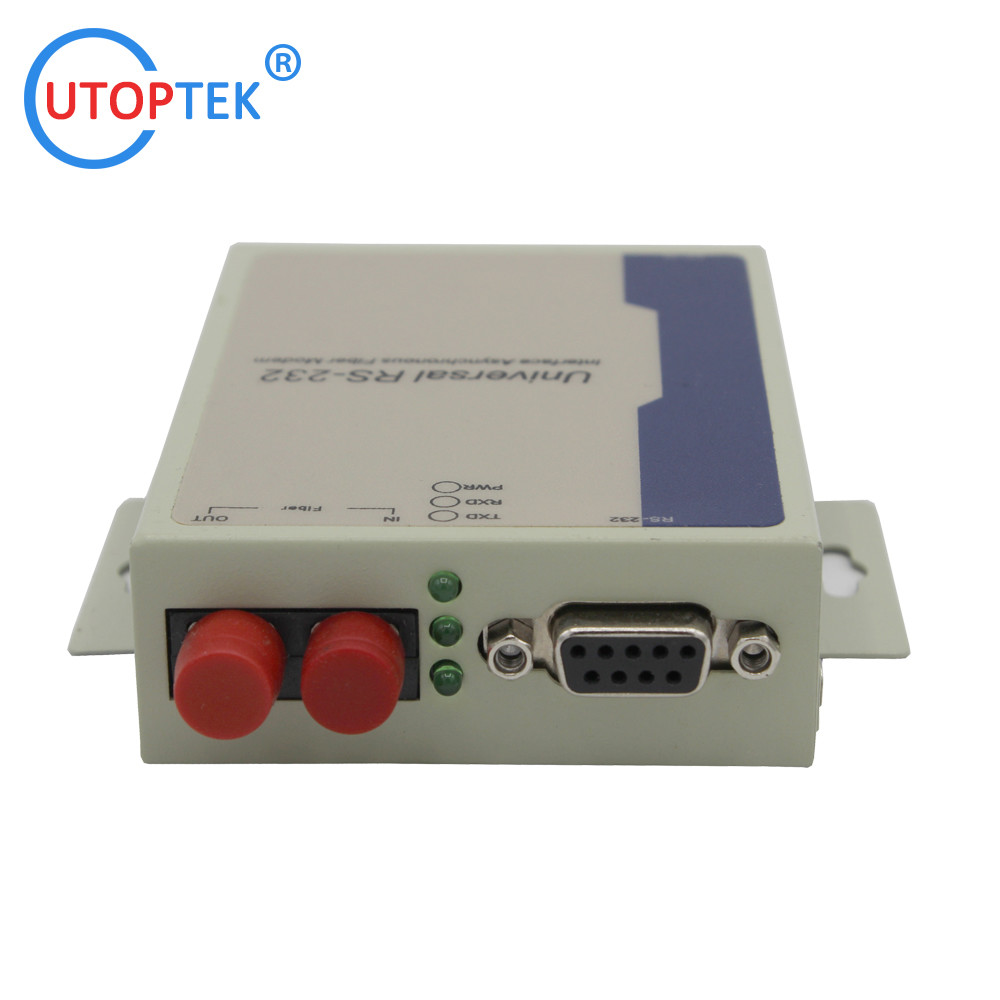

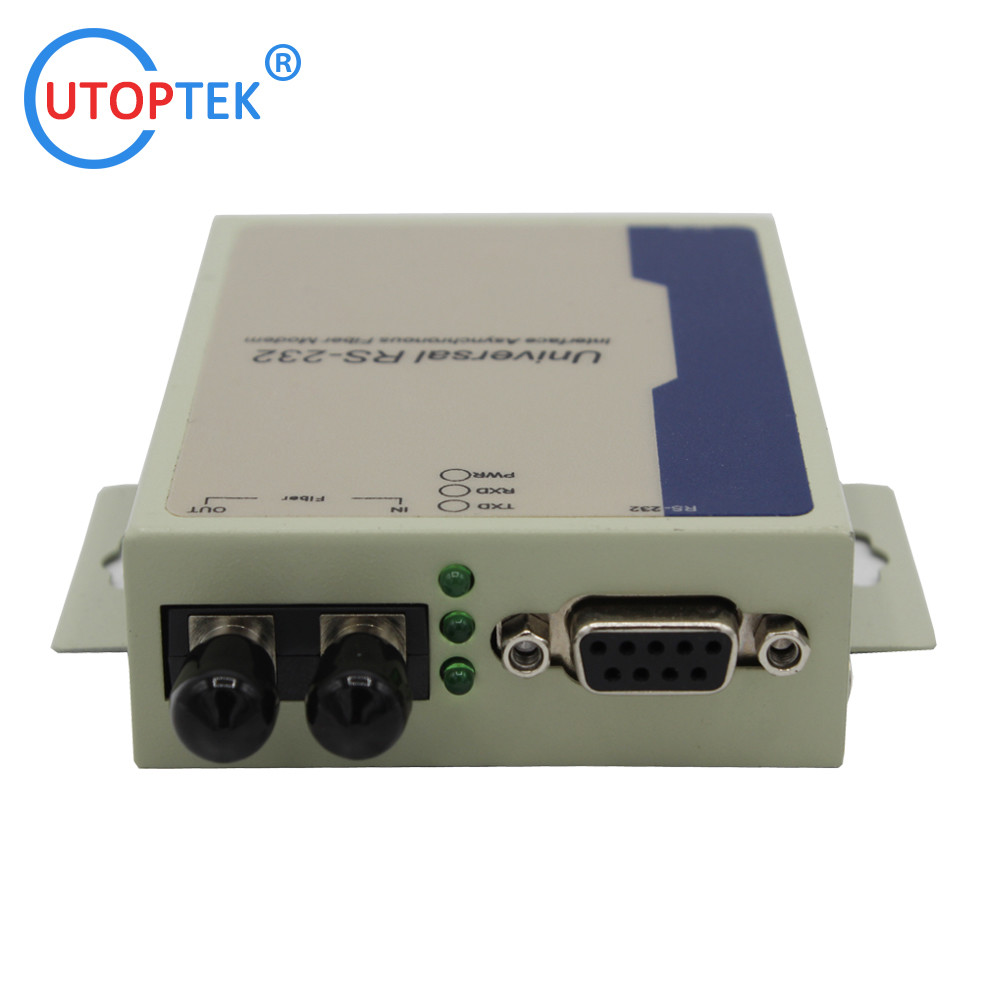

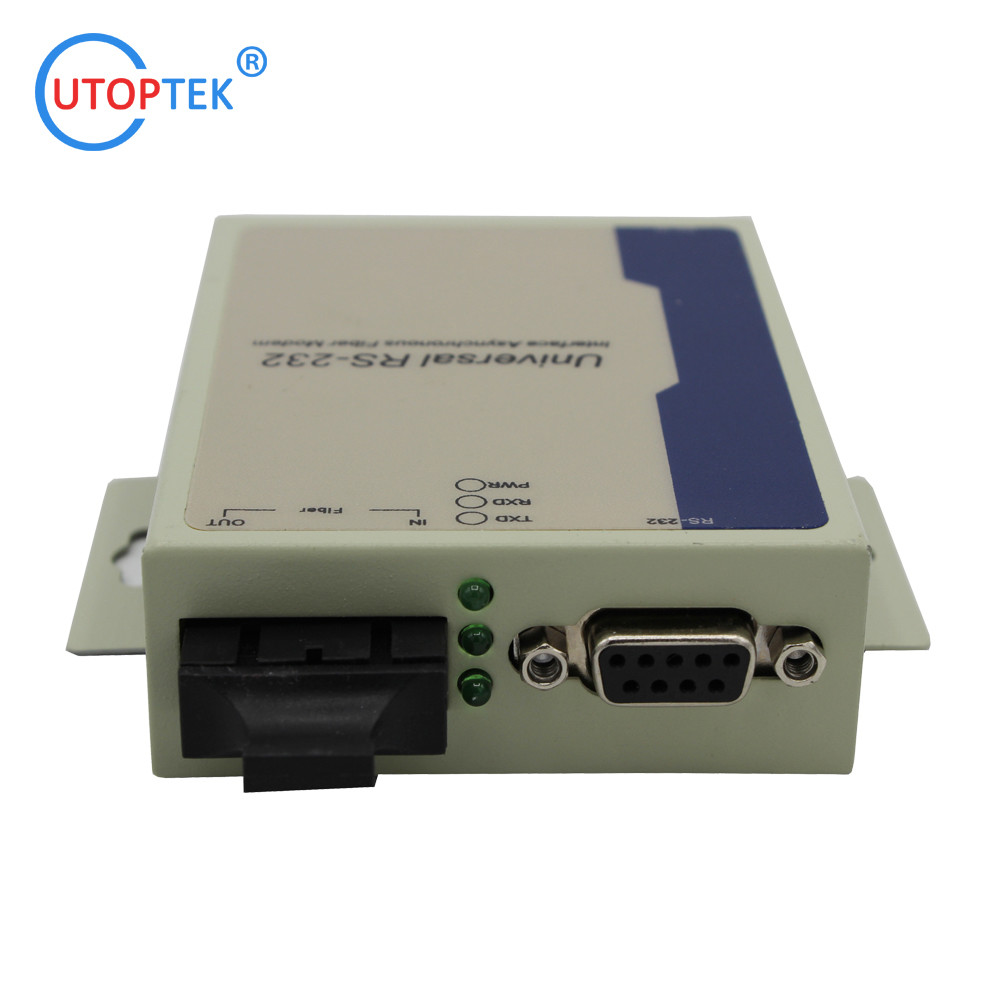

Тип интерфейса: DB-9 женский (RS-232), многорежимный интерфейс ST/SC/FC, однорежимный интерфейс FC/SC/ST
L*W*H: 100 мм*69 мм*22 мм
Оружейная оболочка
Цвет: белый
Вес: 230 г.
5. Определить пин

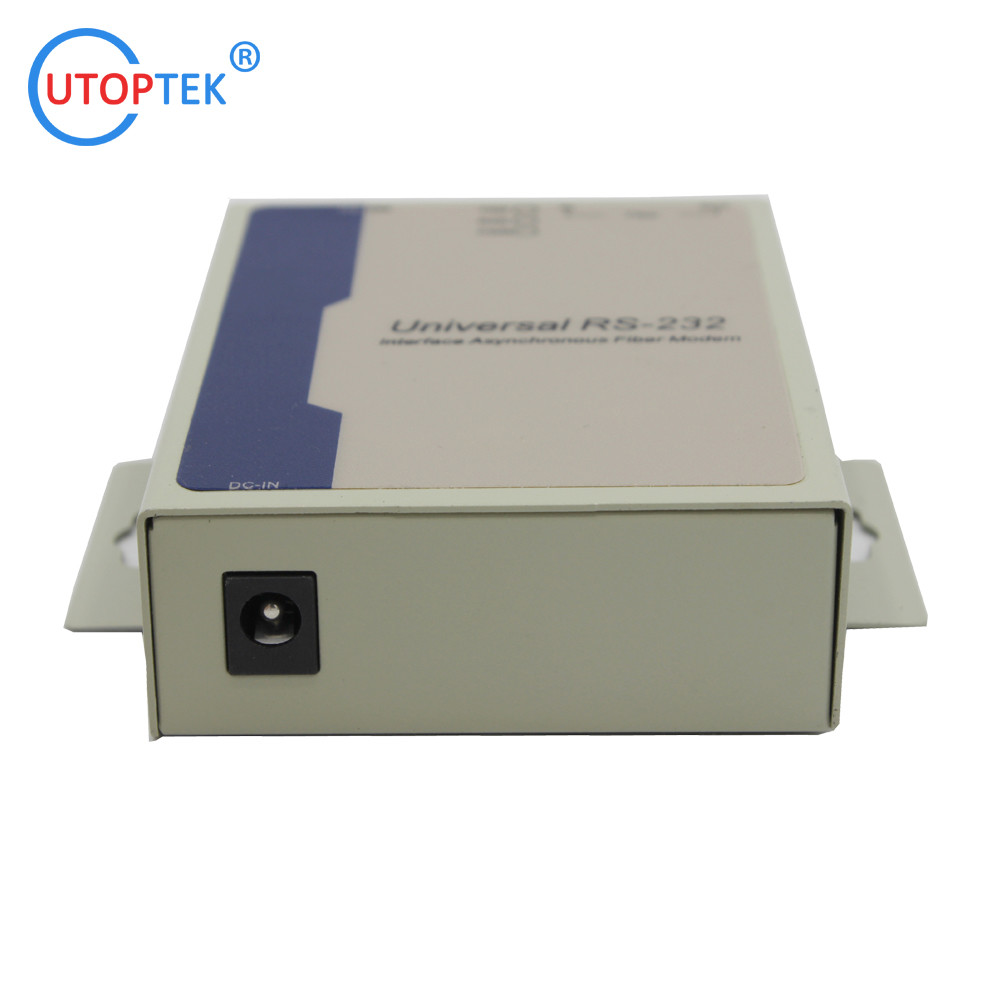

Интерфейс питания
DCIN --------- 5В входный порт RS-232
IN --------- Вход RS-232
Выход RS-232
GND --------- Наземный
Интерфейс оптического волокна
IN --------- Ввод оптического волокна
OUT --------- Выход оптического волокна
6- Указатель света объясняет.
Мощность: показатель мощности
RxD: индикация приема интерфейса оптического волокна
TxD: индикация отправки на оптическом интерфейсе
| RS232до серии волокон |
UT218MM-SC2 |
RS232 на волокно, двойная волокна, MM 1310nm, 2KM, SC |
| UT218SM-SC20 |
RS232 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT218SM-SC20A |
RS232 на волокно, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT218SM-SC20B |
RS232 до волокна, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422до серии волокон |
UT268MM-SC2 |
RS485/422 на волокно, двойная волокна, MM 1310nm, 2KM, SC |
| UT268SM-SC20 |
RS485/422 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT268SM-SC20A |
RS485/422 на волокно, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT268SM-SC20B |
RS485/422 на волокно, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
| RS485/422/232до серии волокон |
UT168MM-SC2 |
RS485/422/232 до волокна, двойного волокна, MM 1310nm, 2KM, SC |
| UT168SM-SC20 |
RS485/422/232 на волокно, двойная волокна, SM 1310nm, 20KM, SC |
| UT168SM-SC20A |
RS485/422/232 до волокна, одноволокно, SM Tx1310nm/RX1550nm, 20KM, SC |
| UT168SM-SC20B |
RS485/422/232 до волокна, одноволокно, SM Tx1550nm/RX1310nm, 20KM, SC |
(Примечание: соединитель ST/SC/FC оптоволоконный необязательно; оптическое расстояние: 20/40/60/80 км необязательно)
