UT168SM-C20

Последовательный порт RS-232/485/422 в оптоволокно Конвертер Одномодовый двухволоконный SC 20 км (разъем FC/SC/ST опционально)

1. Обзор

Модель 168 представляет собой многофункциональный и экономичный оптоволоконный модем с интерфейсом RS-232/485/422. Это лучший выбор для подключения RTU к HOST или контроллеру SCADA. Он использует оптоволокно в качестве среды передачи, увеличивая функциональность системы. Коммуникационное оборудование эффективно защищено от ударов молнии, перенапряжений, электромагнитных помех в неблагоприятных условиях.

2. Функции и характеристики

a) Поддержка интерфейса RS-232/RS-485/RS-422

b) Асинхронный, точка-точка, скорость до 120 Кбит/с

c) Поддержка входного напряжения постоянного тока 9–40 В, потребление 2 Вт

d) Защита от перенапряжения 1500 Вт, защита от статического электричества 15 кВ

e) Порт RS-485/422 поддерживает 32 узла (можно выбрать 128 узлов)

f) Рабочая длина волны: 1310 нм

g) Автоматическое тестирование скорости сигнала, автоматическая передача с нулевой задержкой

3. Руководство по производительности

Интерфейс: поддержка стандарта EIARS-232, 485, 422

Скорость: 0–500 Кбит/с

Расстояние передачи: порт RS-232 15 м, порт RS-485/422 1500 м, оптический порт многомодовый 2 км, одномодовый 20 км

Рабочая среда: от 0℃ до 60℃

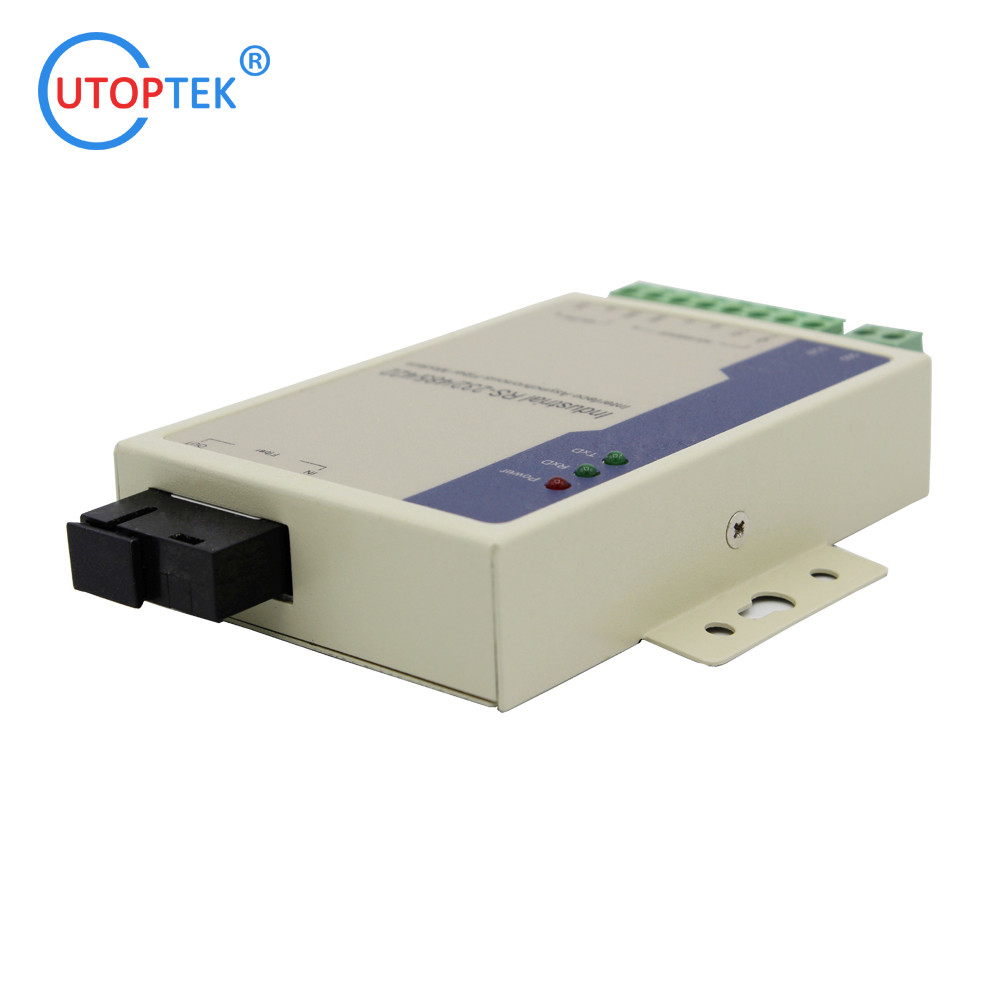

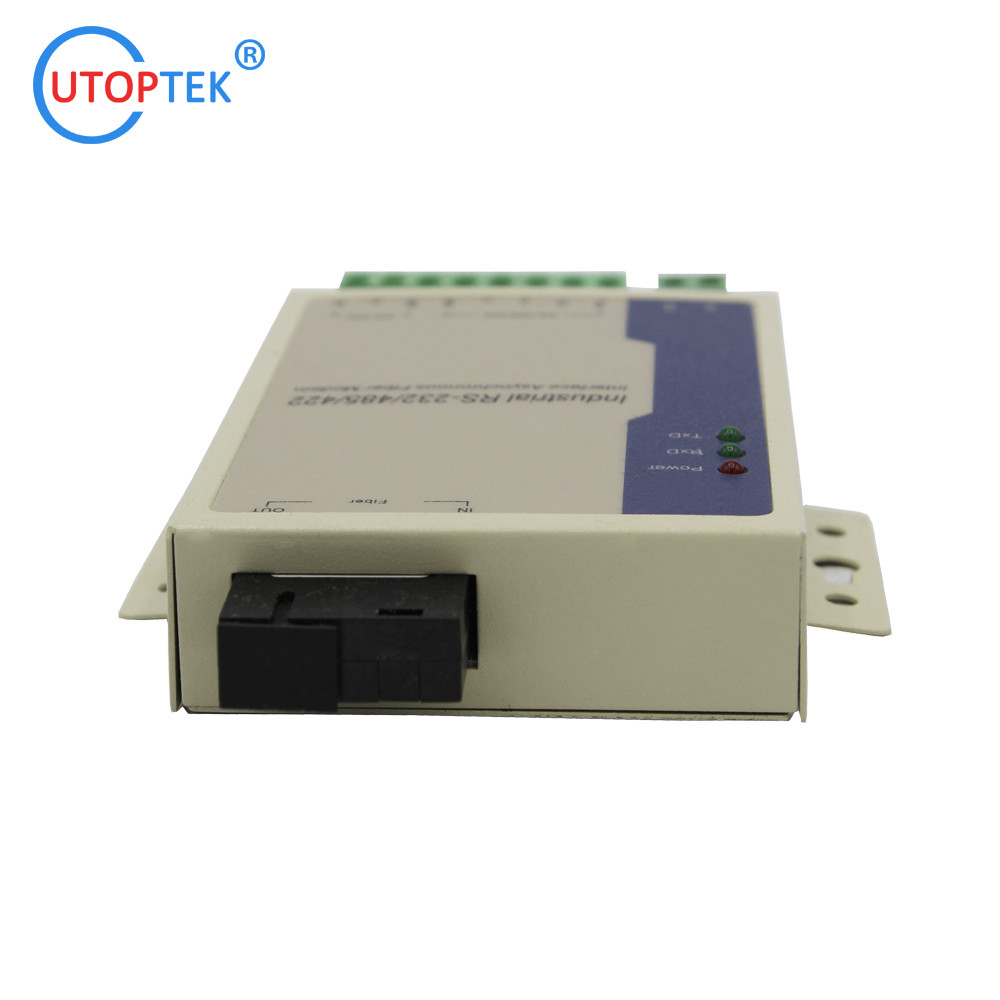

4. Руководство по внешнему виду

Тип интерфейса: 8-битная клеммная колодка, многомодовый выбор интерфейса ST/SC/FC, одномодовый выбор интерфейса FC/SC/ST

Д*Ш*В: 100 мм * 69 мм * 22 мм

Корпус: Железо

Цвет: Белый

Вес: 230 г

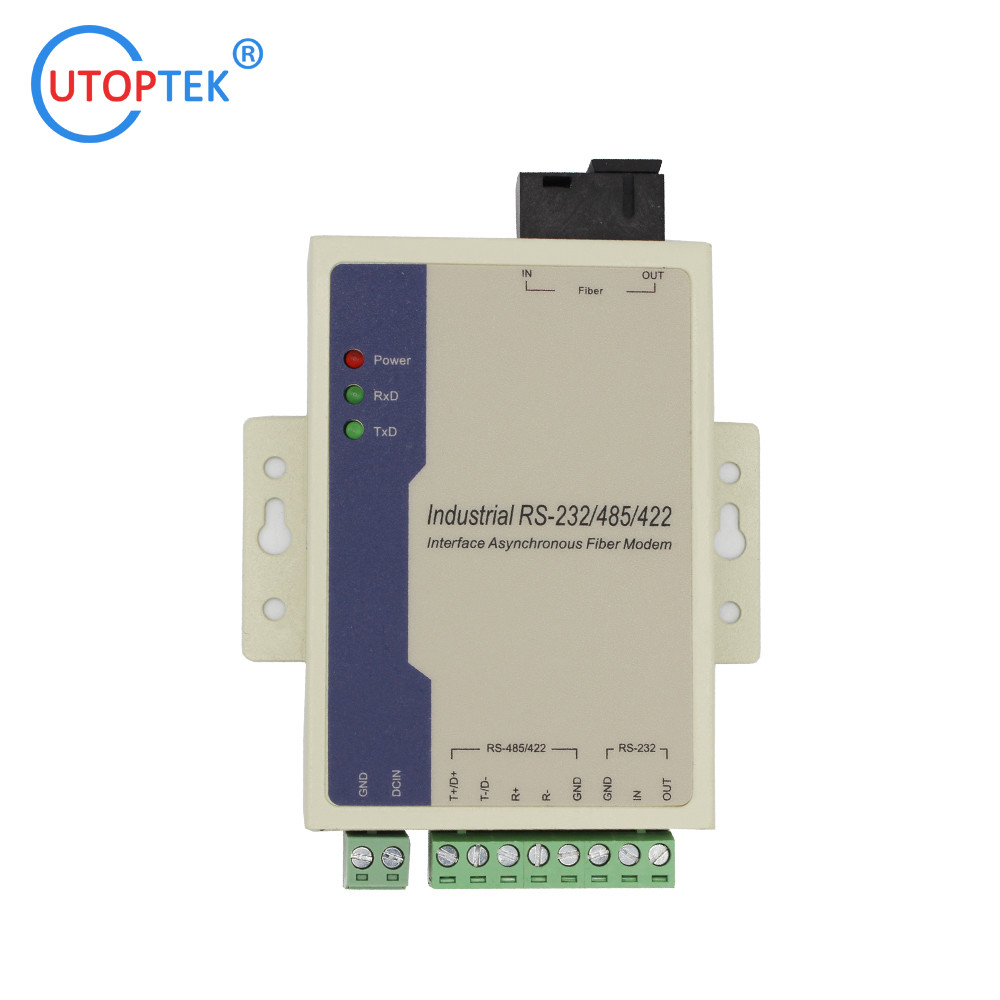

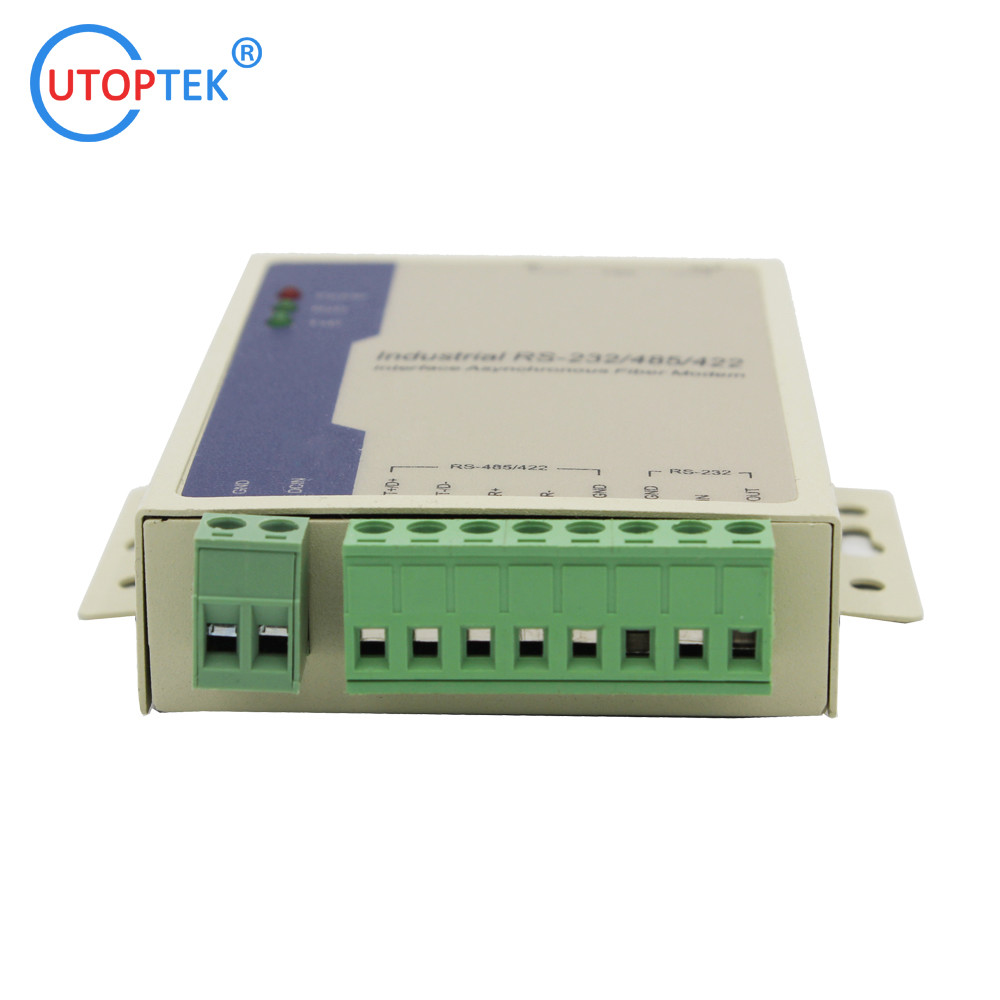

5. Определение контактов

Интерфейс питания

GND --------- Земля

DCIN --------- Вход 9-40 В

Интерфейс оптоволокна

IN --------- Вход оптоволокна

OUT --------- Выход оптоволокна

Порт RS-485/422

T+/D+ --------- RS-422 Передача +/ RS-485 +

T-/D- --------- RS-422 Передача -/ RS-485-

R+ --------- RS-422 Прием +

R- -------- RS-422 Прием –

GND --------- Земля

Порт RS-232

IN --------- Вход RS-232

OUT --------- Выход RS-232

GND --------- Земля

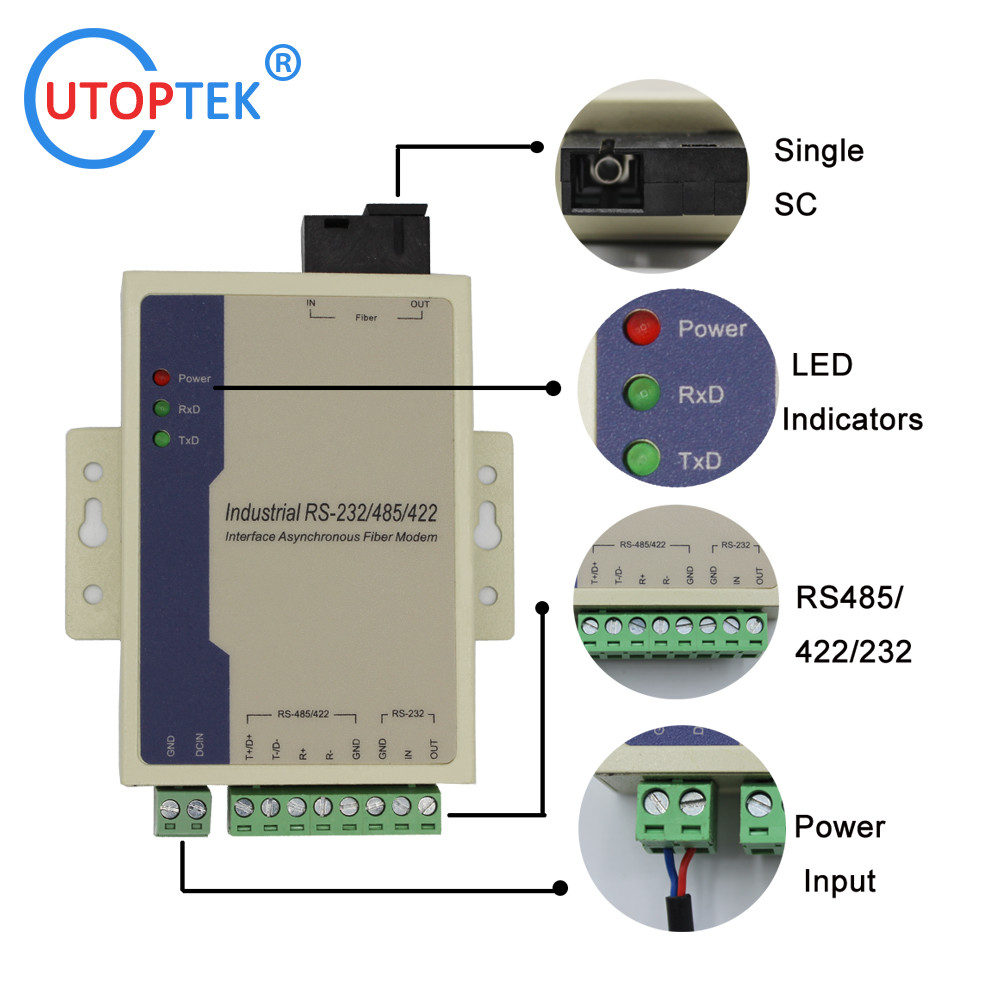

6. Объяснение индикаторных ламп

Питание: Индикация питания

RxD: Индикация приема оптоволокна

TxD: Индикация передачи оптоволокна

• Информация для заказа

(Примечание: опционально разъем ST/SC/FC; оптическое расстояние: опционально 20/40/60/80 км)
