Характер продукции
Обзор:
ОбразецUT-1EP2W-S/Mцифровой передающий видеосигнал может увеличить расстояние передачи видеосигнала цифровой камеры, также поддерживается POE,Камера и другие терминальные устройства POE могут питаться от передатчика, Не требуется отдельного источника питания. Продукт принимает промышленный дизайн, применимый ко всем видам систем передачи видео, таких как система мониторинга безопасности,Покрытие видеосетью лифта, Мультимедийная сеть системы обучения, Промышленная автоматизация, Медицинская система мониторинга дисплея, Рекламный экран реального времени воспроизведения системы.
Ключевая особенность
1Поддержите локальный конец для питания удаленного устройства, максимальная мощность 30 Вт.
2. Поддерживает передачу видео высокой четкости 2 мегапикселя.
3Поддерживает передачу по нескольким кабелям.
4Поддерживает мультитрансляцию.
5Поддержка POE через Коаксиальный / TP
6. POE высокой мощности (до 30 Вт, соответствует стандарту IEEE 802.3af/at)
7Прозрачная передача, без необходимости корректировки программного обеспечения, без необходимости изменения программного обеспечения верхнего уровня
8Встроенная схема защиты от ESD, которая может эффективно предотвратить электростатические повреждения
9Расстояние передачи до 500 метров (75-5 коаксиальная линия)
10Максимальная скорость физического слоя 240 Мбит / с.
11Низкое потребление энергии, сильная антиинтерференция
Типичное применение
1- Сеть видеонаблюдения лифтов.
2. Система управления картой управления подъемником ((контроль подъемника).
3- Покрытие лифтовой сети.
4. Контроль и управление оборудованием для продукции.
5Промышленный контроль.
Технический лист:
| Категория |
Положение |
Параметры |
| Адаптер питания |
Ввод |
DC44V~57V / 1A |
| Выпуск |
POE30W /POE60W |
| Передача |
Средство передачи |
Коаксиальные кабели, кабели с скрученной парой, телефонные кабели, кабели RVV
TP/UTP: Cat.5Категория 5E.6
|
| Расстояние передачи |
(2*0,75 мм3 кабель RVV) 500 метров
(UTP:Cat.5) 500 метров (56 В мощности)
|
| Максимальная пропускная способность ((Площадь полосы) |
45 Мбит / с |
| мультитрансляция |
Поддержка протокола IGMP |
| Коннектор |
DC_IN |
2.1x5.5 мм DC соединитель |
| DC_OUT |
RJ45
(30 Вт:1,2,3,6)
(60 Вт:1,2,3,6,4,5,7,8)
|
| Ethernet |
RJ45 (1,2 и 3,6) |
| Входный и выходный сигналы из скрученной пары |
5.08 мм×2 |
| ГНД |
Фрейм GND |
| Светодиодные |
Учитель. |
Показатель устройства:
M-сторона: Включена
S-сторона:OFF
(Пожалуйста, проверьте M & S перед подключением к питанию)
|
| Ссылка |
Индикатор IP-сигнала:
Сигнал TP подключен, включен;
Сигнал TP не подключен, отключен.
|
| Сила |
Подключите электроэнергию, включите. |
| RJ45 Зеленый |
Индикатор связи:
Мигание во время общения
|
| RJ45 Желтый |
Показатель POE:
POE включен, Включен;
Перегрузка или перенапряжение, Блинк.
|
| Дело |
Размер |
94×71,4×26 мм |
| Цвет |
Черный |
| Вес |
190 г |
| Экологические требования |
Рабочая среда |
-20°C~70°C |
| Влажность |
0-95% |
| Температура хранения |
-40°C~85°C |

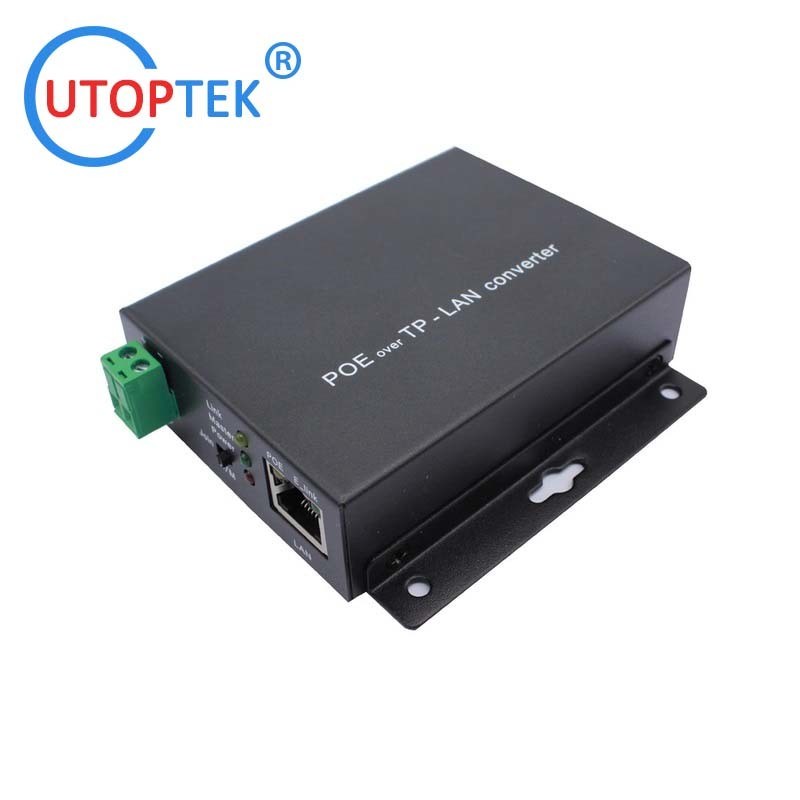

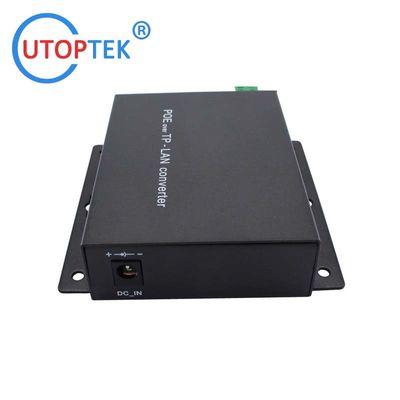

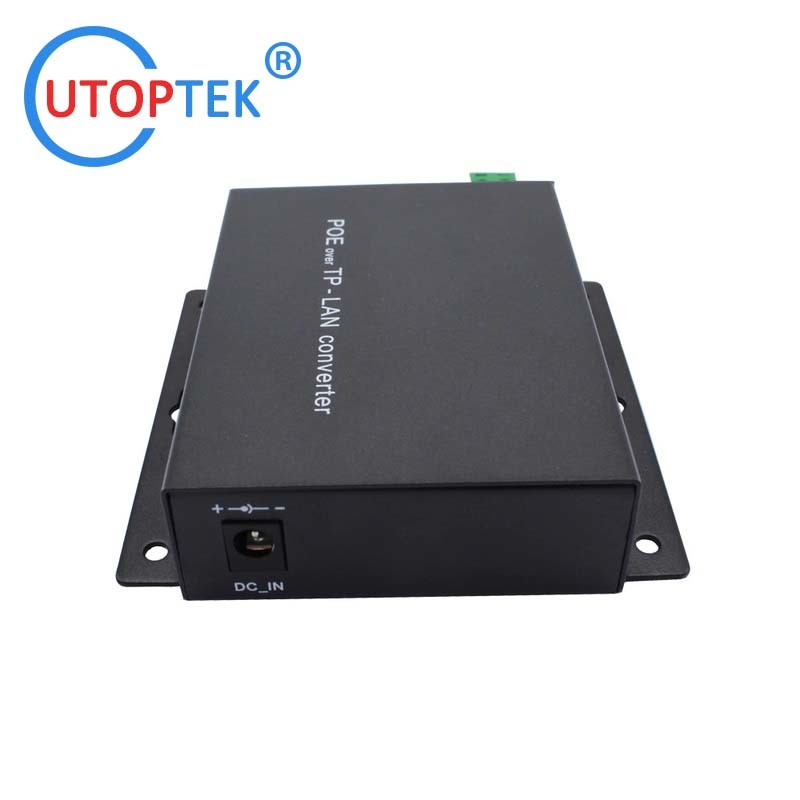

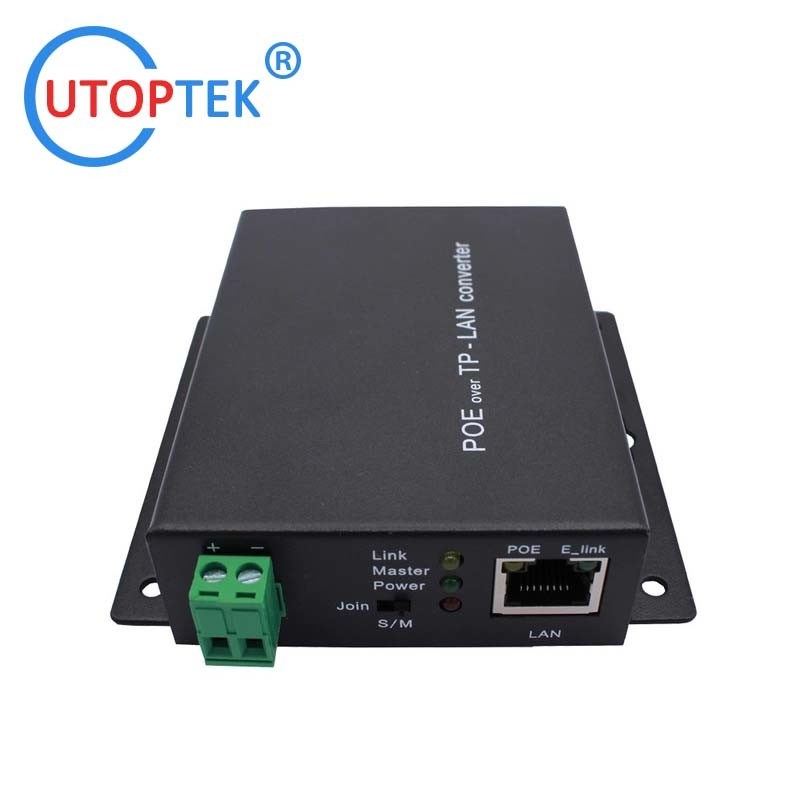

Продукция показывает:
Топология соединения :
Модели заказов:
| UT-1E1C-S/M |
10/100Mbps 1*LAN+1*BNC, EOC Ethernet через Коаксиальный расширитель, 0~1,5 км,
Силовое питание: DC12V |
Пары |
| UT-1E2W-S/M |
10/100Mbps 1*LAN+2*2wire порт, EOC Ethernet через кабель с скрученной парой Extender,0~1.5km,
Силовое питание: DC12V |
Пары |
| UT-1EP1C-S/M |
10/100Mbps 1*LAN POE+1*BNC, POE+POC EOC Ethernet через Коаксиальную/извращенную пару Extender, 0~300m, питание: DC52V |
Пары |
| UT-1EP2W-S/M |
10/100Mbps 1*LAN POE+1*2wire port, POE+POC EOC Ethernet over Coaxial/twisted pair Extender, 0~300m, питание: DC52V |
Пары
|
