Характер продукции
Обзор:
Модель UT-1EP2W-S/Mпередатчик цифрового видеосигнала может увеличить расстояние передачи видеосигнала цифровой камеры, также поддерживается POE, камера и другие терминальные устройства POE могут питаться от передатчика, отдельный источник питания не требуется. Продукт имеет промышленный дизайн, применим ко всем видам систем передачи видео, таким как система мониторинга безопасности, покрытие видеосети лифта, система сетевого обучения мультимедиа, промышленная автоматизация, система отображения медицинского мониторинга, система воспроизведения рекламы в реальном времени.
Основные характеристики
1. Поддержка питания удаленного устройства с локального конца, максимальная выходная мощность 30 Вт.
2. Поддержка передачи HD-видео с разрешением 2 мегапикселя.
3. Поддержка передачи по нескольким кабелям.
4. Поддержка функции многоадресной рассылки.
5. Поддержка POE по коаксиальному/витой паре
6. Высокая мощность POE (до 30 Вт, соответствует стандарту IEEE 802.3af/at)
7. Прозрачная передача, не требуется настройка программного обеспечения, не нужно изменять программное обеспечение верхнего уровня
8. Встроенная схема защиты от электростатического разряда, которая может эффективно предотвратить повреждение от статического электричества
9. Расстояние передачи до 500 метров (коаксиальный кабель 75-5)
10. Максимальная скорость физического уровня 240 Мбит/с
11. Низкое энергопотребление, высокая помехозащищенность
Типичное применение
1. Видеонаблюдение в сети лифта.
2. Система управления доступом по картам лифта (управление лифтом).
3. Покрытие сети лифта.
4. Мониторинг и управление оборудованием продукта.
5. Промышленный контроль.
Технический лист:
| Категория |
Элемент |
Параметры |
| Адаптер питания |
Вход |
DC44V~57V / 1A |
| Выход |
POE30W /POE60W |
| Передача |
Среда передачи |
Коаксиальный кабель, кабель витой пары, телефонный кабель, кабель RVV
TP/UTP: Cat.5, Cat.5E, Cat.6
|
| Расстояние передачи |
(2*0.75mm³ кабель RVV) 500 метров
(UTP:Cat.5) 500 метров (питание 56 В)
|
| Максимальная пропускная способность (полоса пропускания) |
45 Мбит/с |
| Многоадресная рассылка |
Поддержка протокола многоадресной рассылки IGMP |
| Разъем |
DC_IN |
Разъем постоянного тока 2,1x5,5 мм |
| DC_OUT |
RJ45
(30 Вт: 1,2,3,6)
(60 Вт: 1,2,3,6,4,5,7,8)
|
| Ethernet |
RJ45 (1,2 и 3,6) |
| Вход и выход сигнала витой пары |
5,08 мм×2 |
| GND |
Рамка GND |
| Светодиод |
Главный |
Индикатор устройства:
Сторона M: ВКЛ
Сторона S: ВЫКЛ
(Пожалуйста, проверьте M и S перед подключением питания)
|
| Ссылка |
Индикатор IP-сигнала:
Сигнал TP подключен, ВКЛ;
Сигнал TP не подключен, ВЫКЛ.
|
| Питание |
Подключите питание, ВКЛ. |
| RJ45 Зеленый |
Индикатор связи:
Мигает во время связи
|
| RJ45 Желтый |
Индикатор POE:
POE включен, ВКЛ;
перегрузка или пониженное напряжение, Мигает.
|
| Корпус |
Размер |
94×71,4×26 мм |
| Цвет |
Черный |
| Вес |
190 г |
| Требования к окружающей среде |
Рабочая среда |
-20℃~70℃ |
| Влажность |
0-95% |
| Температура хранения |
-40℃~85℃ |

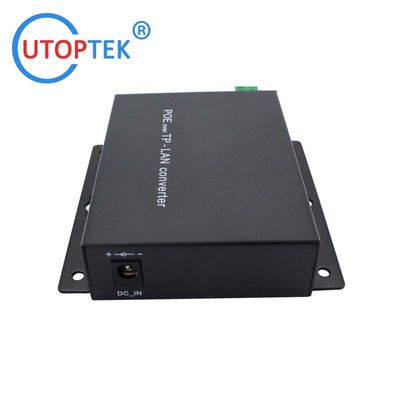

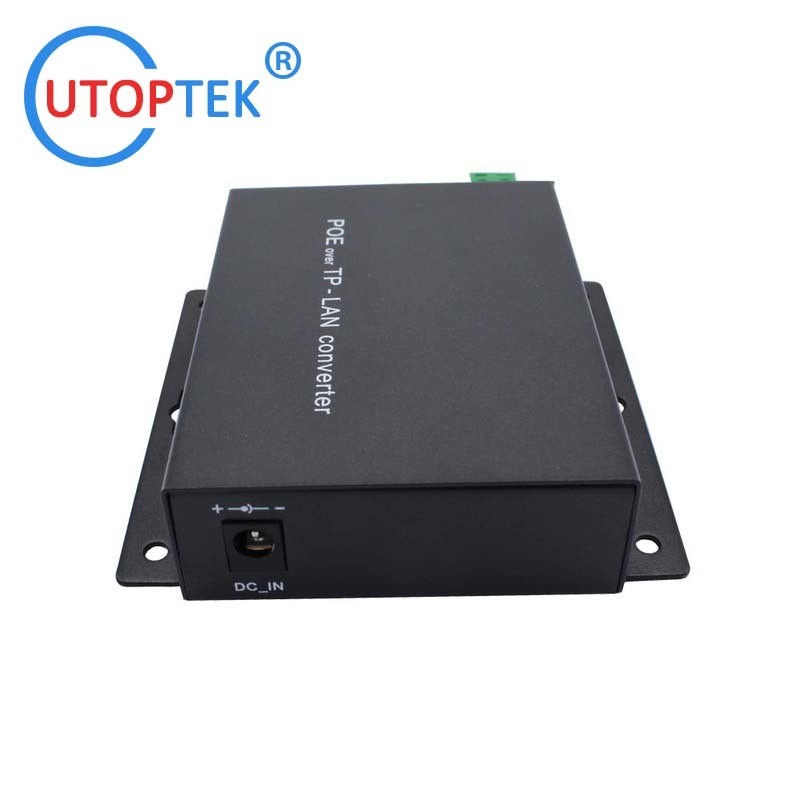

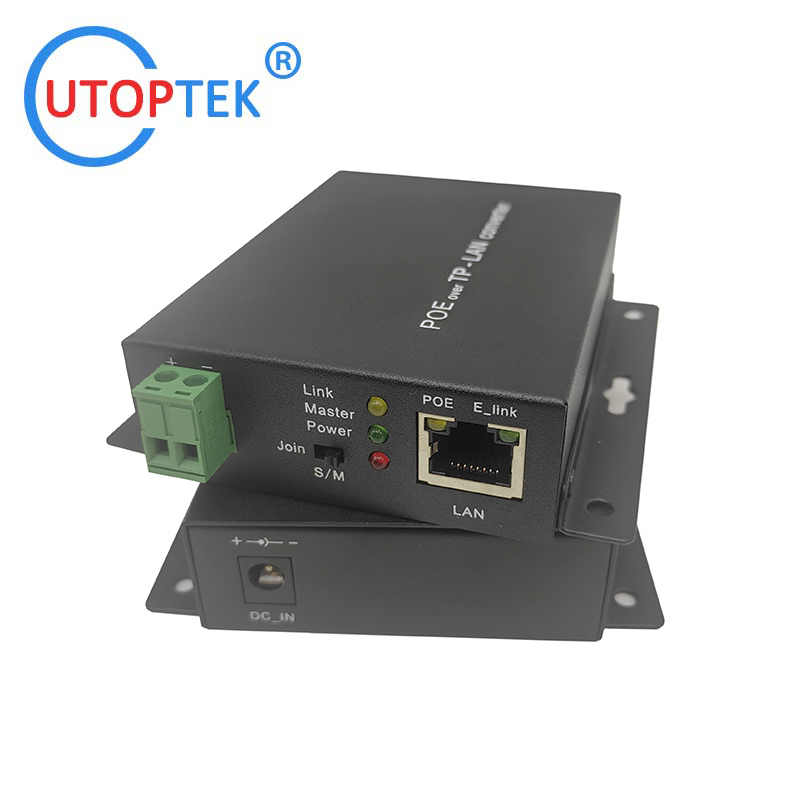

Показ продуктов:
Топология соединения:
Модели для заказа:
| UT-1E1C-S/M |
10/100 Мбит/с 1*LAN+1*BNC, EOC Ethernet по коаксиальному удлинителю, 0~1,5 км,
Питание: DC12V |
Пара |
| UT-1E2W-S/M |
10/100 Мбит/с 1*LAN+2*2-проводной порт, EOC Ethernet по удлинителю кабеля витой пары, 0~1,5 км,
Питание: DC12V |
Пара |
| UT-1EP1C-S/M |
10/100 Мбит/с 1*LAN POE+1*BNC, POE+POC EOC Ethernet по коаксиальному/витой паре, 0~300 м, Питание: DC52V |
Пара |
| UT-1EP2W-S/M |
10/100 Мбит/с 1*LAN POE+1*2-проводной порт, POE+POC EOC Ethernet по коаксиальному/витой паре, 0~300 м, Питание: DC52V |
Пара
|
