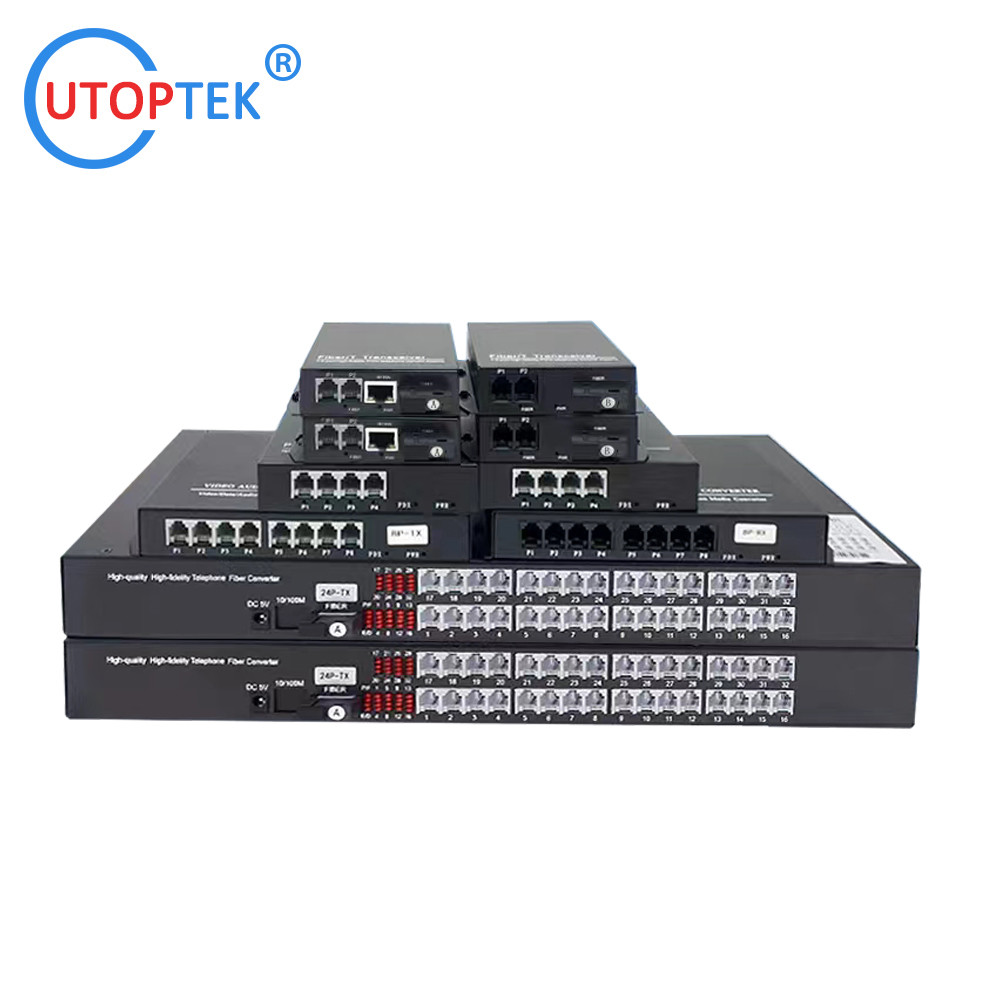

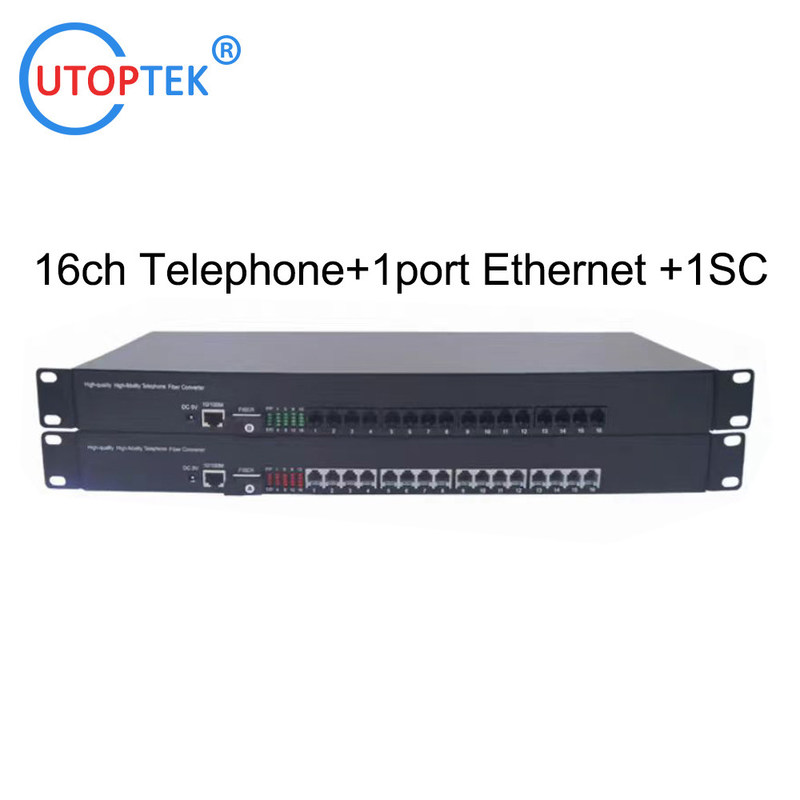

Голосовой мультиплексер Fxs/fxo к оптоволоконному преобразователю 16канальный PCM Телефон через оптоволоконный преобразователь Факс RJ11 POTS преобразователь

Количество мин заказа :	1 пара	Packaging Details :	1pair to one box
Delivery Time :	2~3Working days	Payment Terms :	T/T, Western Union, Papal, Alipay
Supply Ability :	8000pairs per month

Место происхождения:	Шэньчжэнь, Гуандун, Китай	Фирменное наименование:	UTOPTEK
Сертификация:	CE FCC RoHs	Model Number:	UT-16P1E-T/R

Подробная информация
Product name:	Telephone over Fiber Converter	Interface:	16ch Telephone(RJ11), 1Ethernet(Optional), 1Fiber
Материал:	железо	Fiber Distance:	20km (Default)
Device power input:	DC5V 2A	Fiber connector:	SC/ST/FC optional
Fiber Type:	SM or MM, Single Fiber or Dual Fiber optional	Рабочая температура:	-20 ° C ~ 70 ° C.

Характер продукции

8-канальный телефон RJ11 + 1x10/100M Ethernet через оптоволоконный медиаконвертер PCM Voice To Fibre Optic Transceiver

Описание

Оптоволоконный приемопередатчик телефонной серии с 1~64 каналами использует самую передовую международную технологию цифровой передачи видео и оптоволокна, избегая недостатков аналоговой частотной модуляции, фазовой модуляции и амплитудной модуляции оптоволоконных приемопередатчиков, которые подвержены перекрестным помехам искажений, взаимным помехам между двумя телефонными линиями и производительности продукта, которая легко подвержена влиянию факторов окружающей среды. 1-64 телефонные линии передаются в режиме реального времени, без искажений и с высоким качеством по одножильному оптоволоконному кабелю. Дизайн plug and play делает установку простой и легкой, без необходимости настройки на месте. Оптический модуль и основная схема используют импортные микросхемы промышленного класса, полноповерхностный монтаж, современные импульсные источники питания, устройства защиты от электромагнитного излучения и другие технологии, с высокой стабильностью. Все оптические и электрические интерфейсы соответствуют международным стандартам, гарантируя, что продукт может непрерывно работать без сбоев в течение длительного времени в различных сложных условиях. Используя полностью цифровой метод несжатой передачи телефонных сигналов, независимо от того, насколько сложны условия оптоволоконной линии передачи, полностью цифровой серийный оптоволоконный приемопередатчик имеет возможность обеспечивать высококачественные показатели передачи сигнала. Полностью цифровой оптоволоконный приемопередатчик поддерживает одномодовую или многомодовую оптоволоконную передачу с дополнительными формами оптического интерфейса FC/ST/SC. Полностью цифровой оптоволоконный приемопередатчик также предоставляет богатые функции питания, состояния оптоволоконной линии, ввода и вывода телефонного, сетевого сигнала, ввода и вывода данных, что делает установку и отладку пользователем очень удобной.

AСреда применения

Городская система мониторинга интеллектуального дорожного движения (ITS)
Система внутренней связи и мониторинга в туннелях
Дистанционное мультимедийное обучение/мониторинг в кампусе
Система передачи телевизионных телефонных конференций
Система мониторинга безопасности для крупных заводов и горнодобывающих предприятий
Система передачи дальнего вещания и телевидения
Система мониторинга высокой четкости Ping An City
Система управления визуальной внутренней связью в зданиях
Система мониторинга/связи на автомагистралях
Интегрированная кабельная система
Интеллектуальная система мониторинга жилых районов
Военная связь
Система мониторинга безопасности электроэнергии/гидравлики

Спецификация

Модель	UT-XPXE-S20-T/R
Функциональное описание	X каналов * телефон, 1 * 10/100 Мбит/с Ethernet, 1 * оптоволоконный интерфейс
Питание	Электропитание: AC180V ~ 260V；DC5V/2A
Питание	Потребляемая мощность: ≤10 Вт
Телефонный интерфейс FXS
Применение:	Удаленная телефонная сеть
Физический интерфейс	RJ11
Напряжение звонка:	75 В
Частота звонка:	25 Гц
Двухлинейный импеданс:	600 Ом (поднятие трубки)
Обратные потери:	40 дБ
Коммутационный интерфейс FXO
Напряжение обнаружения звонка:	48 В
Частота обнаружения звонка:	17 Гц-60 Гц
Двухлинейный импеданс:	600 Ом (поднятие трубки)
Обратные потери:	40 дБ
Защита от молнии:	IEC61000-4-2 (ESD): воздух - 15 кВ, контакт - 8 кВ IEC 61000-4-4 (EFT): 40A - 5/50 нс IEC 61000-4-5 (Surge): 24A, 8/20μs - Уровень 1 (Линия-Земля) и Уровень 1 (Линия-Линия)
Ethernet-интерфейс RJ45 10/100M или 1000 Мбит/с (опционально)
Применение:	удаленная компьютерная сеть, передача сетевого сигнала видеосервера
Физический интерфейс:	Неэкранированный Cat5 RJ-45
Скорость интерфейса:	10/100 Мбит/с, полу/полный дуплекс, автоматическое согласование
Протокол	IEEE 802.3 100Base-TX, стандарт Ethernet 10/100/1000M
Защита от молнии:	IEC61000-4-2 (ESD): воздух - 15 кВ, контакт - 8 кВ IEC 61000-4-4 (EFT): 40A - 5/50 нс IEC 61000-4-5 (Surge): 24A, 8/20μs - Уровень 4 (Линия-Земля) и Уровень 4 (Линия-Линия) IEC61000-4-2 (ESD): воздух - 15 кВ, контакт - 8 кВ IEC 61000-4-4 (EFT): 40A - 5/50 нс IEC 61000-4-5 (Surge): 24A, 8/20μs - Уровень 1 (Линия-Земля) и Уровень 1 (Линия-Линия)
Оптический интерфейс
Оптический разъем	SC/ST/FC (опционально)
Расстояние по оптоволокну	Одномодовый: 20 км по умолчанию Многомодовый: 2 км
Рабочая среда
Рабочая температура:	-20°C ~ 70°C
Рабочая влажность:	5%~95 % (без конденсации)
Температура хранения:	-40°C ~ 80°C
Влажность хранения:	5%~95 % (без конденсации)
Номинальное напряжение питания:	AC85-260V/50Hz/60Hz
MTBF:	≥ 10^’ часов
Потребляемая мощность	25 Вт (Вход: DC5V 5A)
Размер	Размер продукта: 485X138X45 мм (ШхДхВ) 19 1U (32 канала)
Вес	2 кг

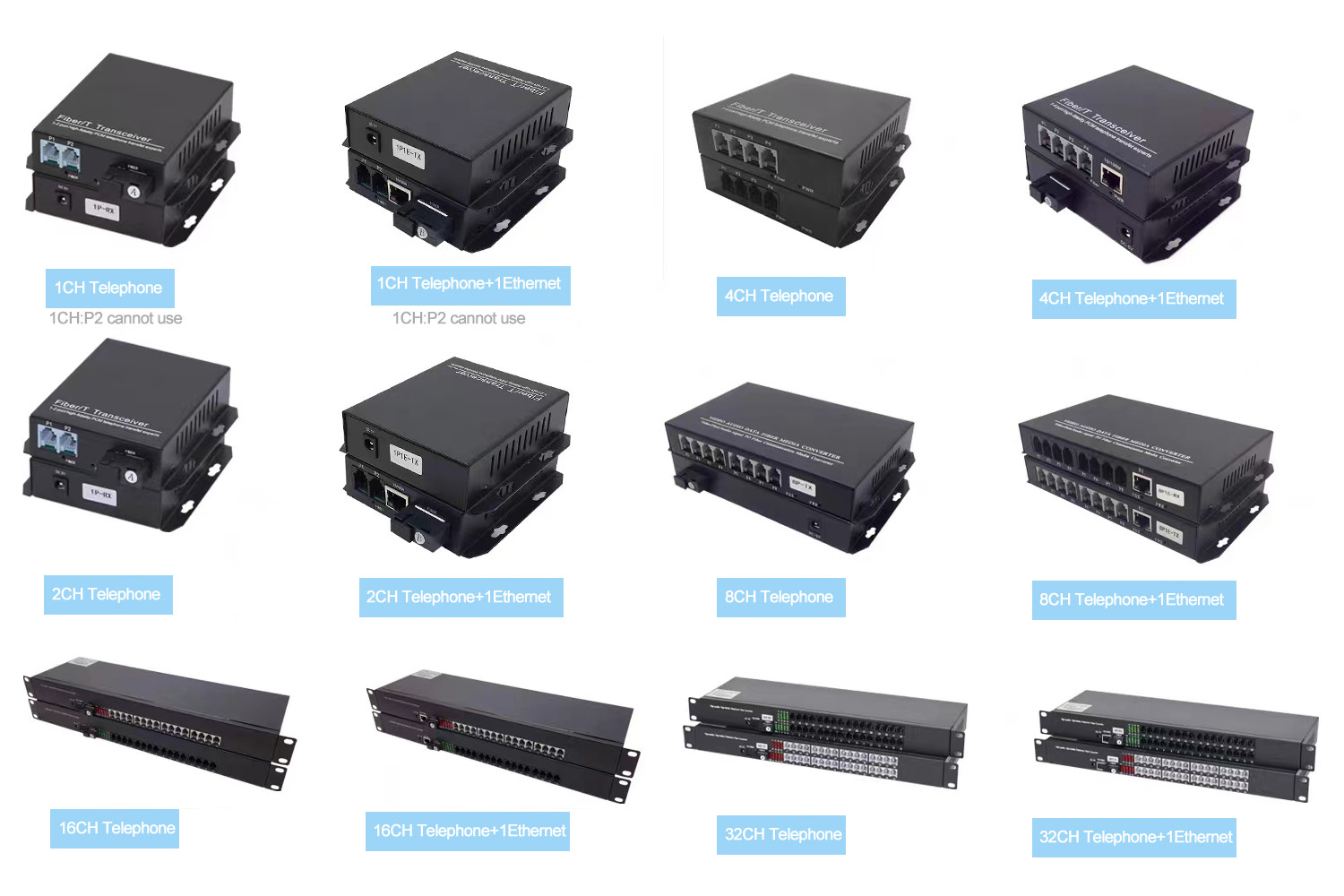

Модели для заказа

UT-1P-T/R	1-канальный телефон, SM Bidi SC 15 км	пара
UT-1P1E-T/R	1-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-2P-T/R	2-канальный телефон, SM Bidi SC 15 км	пара
UT-2P1E-T/R	2-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-4P-T/R	4-канальный телефон, SM Bidi SC 15 км	пара
UT-4P1E-T/R	4-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-8P-T/R	8-канальный телефон, SM Bidi SC 15 км	пара
UT-8P1E-T/R	8-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-16P-T/R	Стойка 16-канальный телефон, SM Bidi SC 15 км	пара
UT-16P1E-T/R	Стойка 16-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-24P-T/R	Стойка 24-канальный телефон, SM Bidi SC 15 км	пара
UT-24P1E-T/R	Стойка 24-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-32P-T/R	Стойка 32-канальный телефон, SM Bidi SC 15 км	пара
UT-32P1E-T/R	Стойка 32-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-48P-T/R	Стойка 48-канальный телефон, SM Bidi SC 15 км	пара
UT-48P1E-T/R	Стойка 48-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-64P-T/R	Стойка 64-канальный телефон, SM Bidi SC 15 км	пара
UT-64P1E-T/R	Стойка 64-канальный телефон + 1 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-128P2E-T/R	Стойка 128-канальный телефон + 2 * изолированных 10/100M Ethernet, SM Bidi SC 15 км	пара
X каналов телефон + 2-портовый общий Ethernet
UT-1P2E-T/R	1-канальный телефон + 2 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-2P2E-T/R	2-канальный телефон + 2 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-4P2E-T/R	4-канальный телефон + 2 * 10/100M Ethernet, SM Bidi SC 15 км	пара
UT-8P2E-T/R	8-канальный телефон + 2 * 10/100M Ethernet, SM Bidi SC 15 км	пара

Топология соединения
