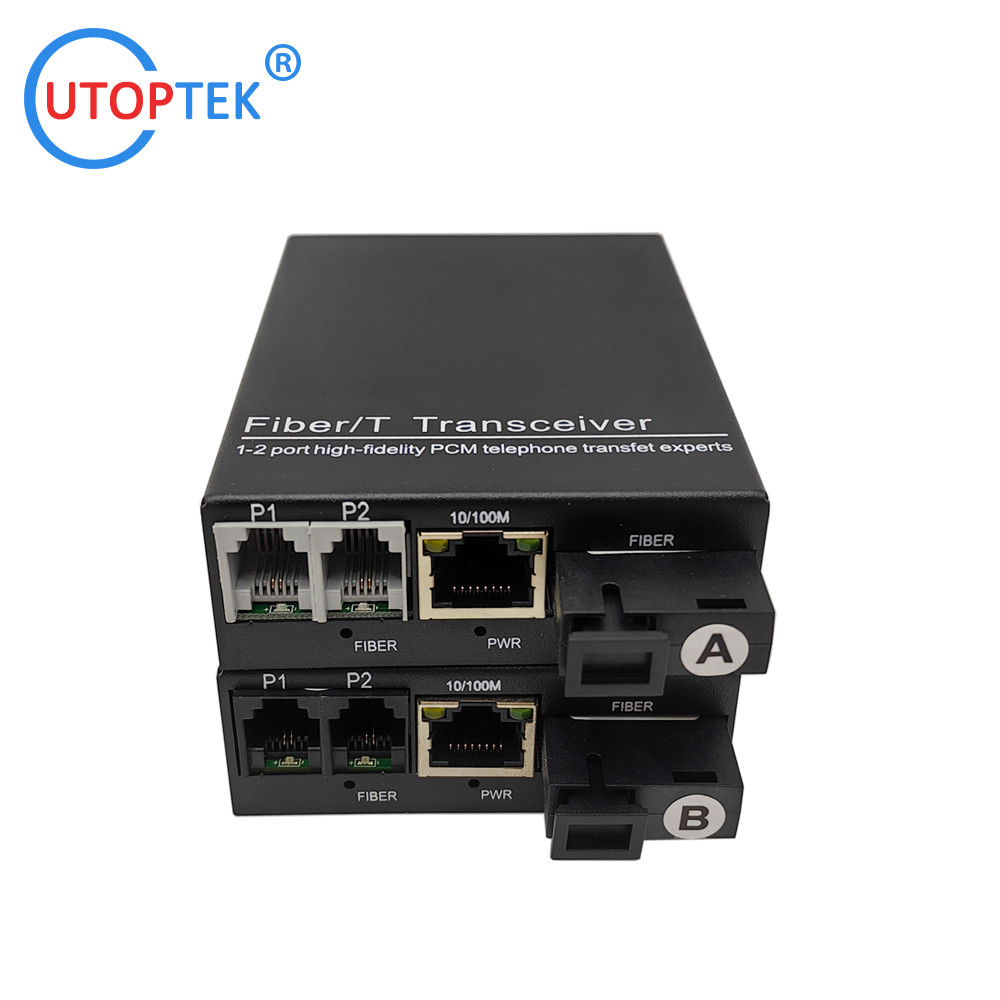

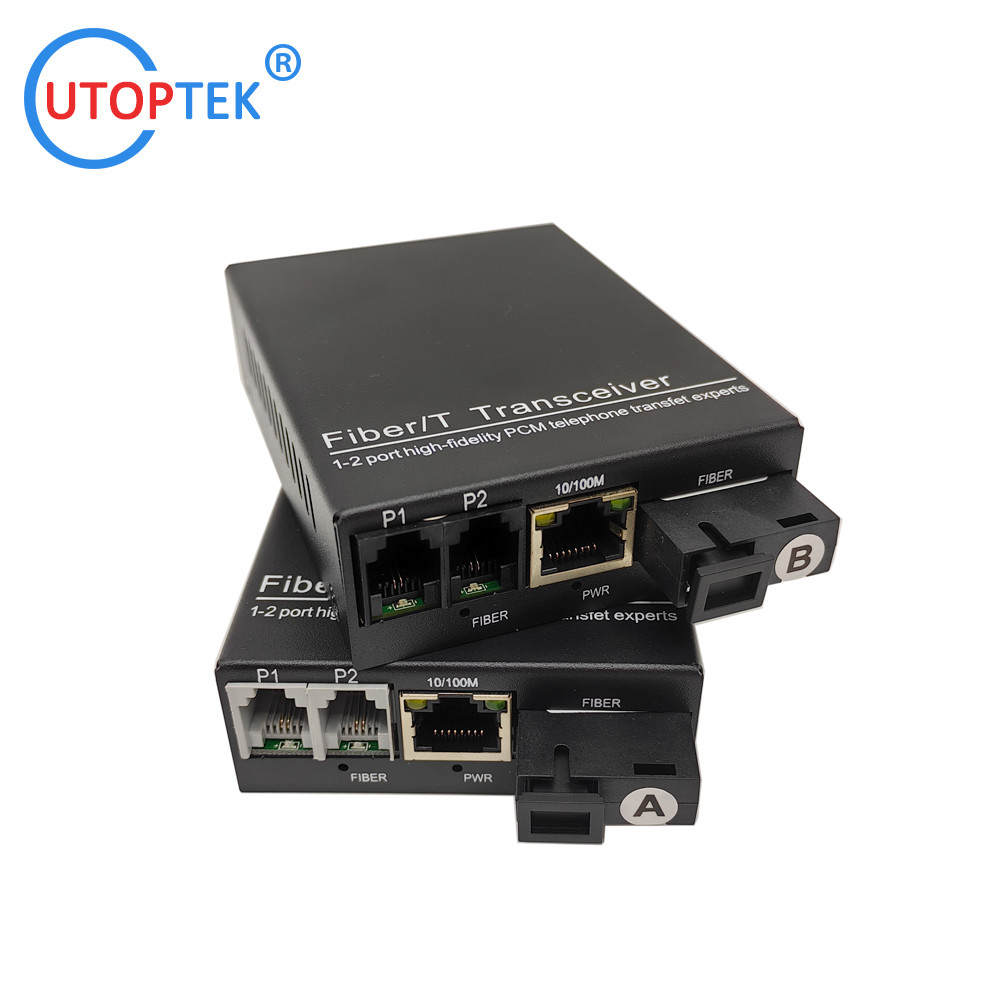

2-канальный телефон RJ11 + 1x10/100M Ethernet через оптоволоконный медиаконвертер PCM Voice в оптоволоконный приемопередатчик

Количество мин заказа :	1 пара	Packaging Details :	1pair to one box
Delivery Time :	2~3Working days	Payment Terms :	T/T, Western Union, Papal, Alipay
Supply Ability :	8000pairs per month

Место происхождения:	Шэньчжэнь, Гуандун, Китай	Фирменное наименование:	UTOPTEK
Сертификация:	CE FCC RoHs	Model Number:	UT-2P1E-T/R

Подробная информация
Product name:	Telephone over Fiber Converter	Interface:	1ch Telephone(RJ11), 1Ethernet(Optional), 1Fiber
Материал:	железо	Fiber Distance:	20km (Default)

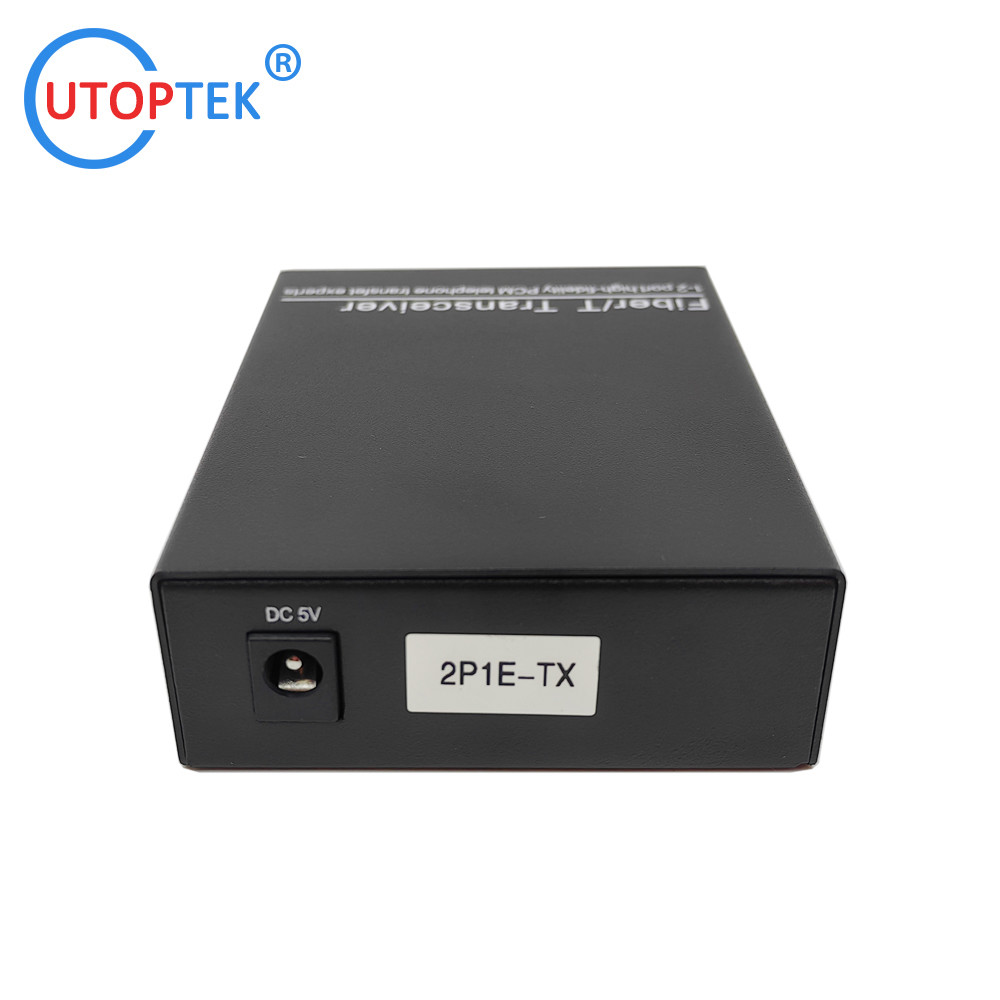

Device power input:	DC5V 2A	Fiber connector:	SC/ST/FC optional
Fiber Type:	SM or MM, Single Fiber or Dual Fiber optional	Рабочая температура:	-20 ° C ~ 70 ° C.

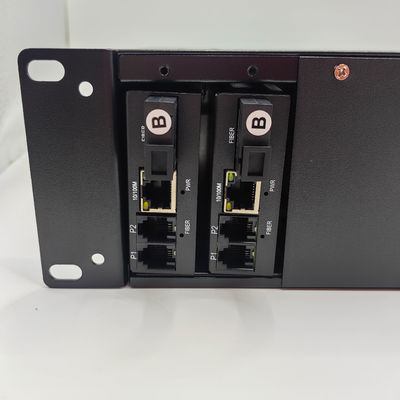

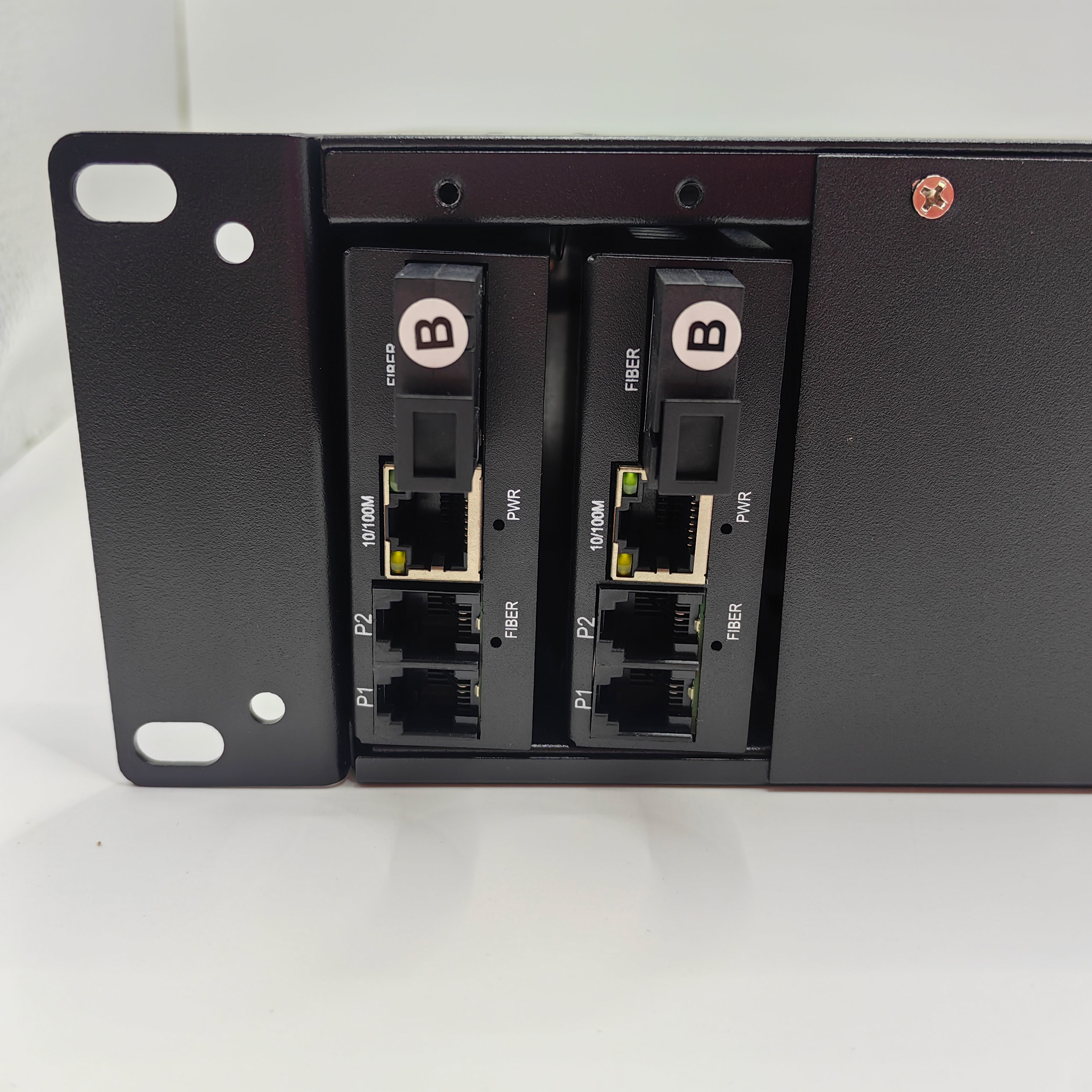

can support RACK Mount Chassis:	Yes, support 14slots RACK	Size:	94x70x25MM

Характер продукции

2 канала RJ11 Телефон +1x10/100M Ethernet Over Fiber Optic Media Converter PCM Voice To Fiber Optic Transceiver (Поддержка установки на 14Stock 19 дюймовое RACK Mount Chassis)

Описание

Оптический приемопередатчик телефонной серии с 1 ~ 64 каналами использует самую передовую международную технологию передачи цифрового видео и волоконного оптического тока.избежание недостатков аналоговой модуляции частоты, модуляции фазы и модуляции амплитуды оптического приемопередатчика, которые склонны к перекрестному модуляционному искажению помех, взаимному помехам между двумя телефонными линиями,и производительности продукции, на которые легко влияют факторы окружающей средыТелефонные линии 1-64 передаются в режиме реального времени, без искажений и с высоким качеством на одноядерном волоконно-оптическом кабеле.без необходимости корректировки на местеОптический модуль и основная схема используют импортные чипы промышленного класса, полную поверхность, передовые коммутационные источники питания,устройства защиты от электромагнитного излучения и другие технологииВсе оптические и электрические интерфейсы соответствуют международным стандартам.обеспечение бесперебойной работы продукта в течение длительного времени в различных сложных условияхИспользуя полностью цифровой бескомпрессивный метод передачи телефонных сигналов, независимо от того, насколько сложны условия оптической передачи связи,полностью цифровой оптический приемник имеет возможность обеспечивать высококачественные индикаторы передачи сигнала.Полностью цифровой оптический приемопередатчик поддерживает одномодную или мультимодную передачу волоконно-оптической связи с опциональными формами оптического интерфейса FC/ST/SC.Полностью цифровой оптический приемопередатчик также обеспечивает богатый источник питания, статус волоконно-оптической связи, телефон, ввод и выход сетевого сигнала, ввод и выход данных эффективные функции индикации, что делает установку и отладку пользователем очень удобными.

А.Окружающая среда

Интеллектуальная система мониторинга городского движения (ITS)
Система интеркома и мониторинга тоннельной связи
Дистанционное мультимедийное обучение/мониторинг кампуса
Телевизионная система передачи телефонных конференций
Система мониторинга безопасности крупных заводов и горнодобывающих предприятий
Система длительного телерадиовещания и телевидения
Система мониторинга высокой четкости города Пинг-Ан
Система управления визуальным интеркомом здания
Система мониторинга/коммуникации дорог
Интегрированная кабельная система
Интеллектуальная система мониторинга жилых кварталов
Военная связь
Система мониторинга энергетической/гидравлической безопасности

Спецификация

Модель	UT-XPXE-S20-T/R
Функциональное описание	X каналы * телефон,110/100Mbps Ethernet,1 волоконный интерфейс
Сила	Силовое питание: AC180V ~ 260V; DC5V/2A
Сила	Потребление энергии: ≤ 10 Вт
Телефонный интерфейс FXS
Применение:	Дистанционная телефонная сеть
Физический интерфейс	RJ11
Напряжение кольца:	75 В
Частота звонка:	25 Гц
Двухлинейная импеданс:	600 Ом (включается)
Убытки от возврата:	40 дБ
Интерфейс переключателя FXO
Напряжение обнаружения кольца:	48 Вт
Частота обнаружения кольца:	17HZ-60HZ
Двухлинейная импеданс:	600 Ом (включается)
Убытки от возврата:	40 дБ
Противомоторная защита:	IEC61000-4-2 (ESD):Воздух - 15 кВ, контакт - 8 кВ IEC 61000-4-4 (EFT):40A - 5/50ns IEC 61000-4-5 (Всплеск):24A,8/20μs - Уровень 1 ((Линия-Земля) & Уровень 1 ((Линия-Линия)
RJ45 Ethernet интерфейс 10/100M или 1000Mbps необязательно
Применение:	удаленная компьютерная сеть, передача сигнала сетевого видеосервера
Физический интерфейс:	Неэкранированный Cat5 RJ-45
Скорость интерфейса:	10/100 Мбит/с, полная/половина дуплексная автоматическая передача
Протокольный	Стандарт Ethernet IEEE 802.3 100Base-TX,10/100/1000M
Противомоторная защита:	IEC61000-4-2 (ESD):Воздух - 15 кВ, контакт - 8 кВ IEC 61000-4-4 (EFT):40A - 5/50ns IEC 61000-4-5 (Всплеск):24A,8/20μs - Уровень 4 ((Линия-Земля) & Уровень 4 ((Линия-Линия) IEC61000-4-2 (ESD):Воздух - 15 кВ, контакт - 8 кВ IEC 61000-4-4 (EFT):40A - 5/50ns IEC 61000-4-5 (Всплеск):24A,8/20μs-Уровень 1 ((Линия-Земля) & Уровень 1 ((Линия-Линия)
Интерфейс волокна
Коннектор из волокон	SC/ST/FC необязательно
Расстояние до волоконного канала	Единый режим: 20 км по умолчанию Многорежим: 2 км
Рабочая среда
Рабочая температура:	-20°C ~ 70°C
Рабочая влажность:	5% ~ 95% (без конденсации)
Температура хранения:	-40°C ~ 80°C
Влажность хранилища:	5% ~ 95% (без конденсации)
Номинальное напряжение питания:	AC85-260V/50Hz/60Hz
MTBF:	≥ 10^’Часы
Потребление энергии	25 Вт (вход:DC5V 5A)
Размер	Размер продукта: 485X138X45 мм ((WXDXH) 19 1U (32 канала)
Вес	2 кг

Модели заказов

UT-1P-T/R	Телефонный канал, SM Bidi SC 15 км	пары
UT-1P1E-T/R	1 канал Телефон + 1 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-2P-T/R	2 каналы Телефон, SM Bidi SC 15 км	пары

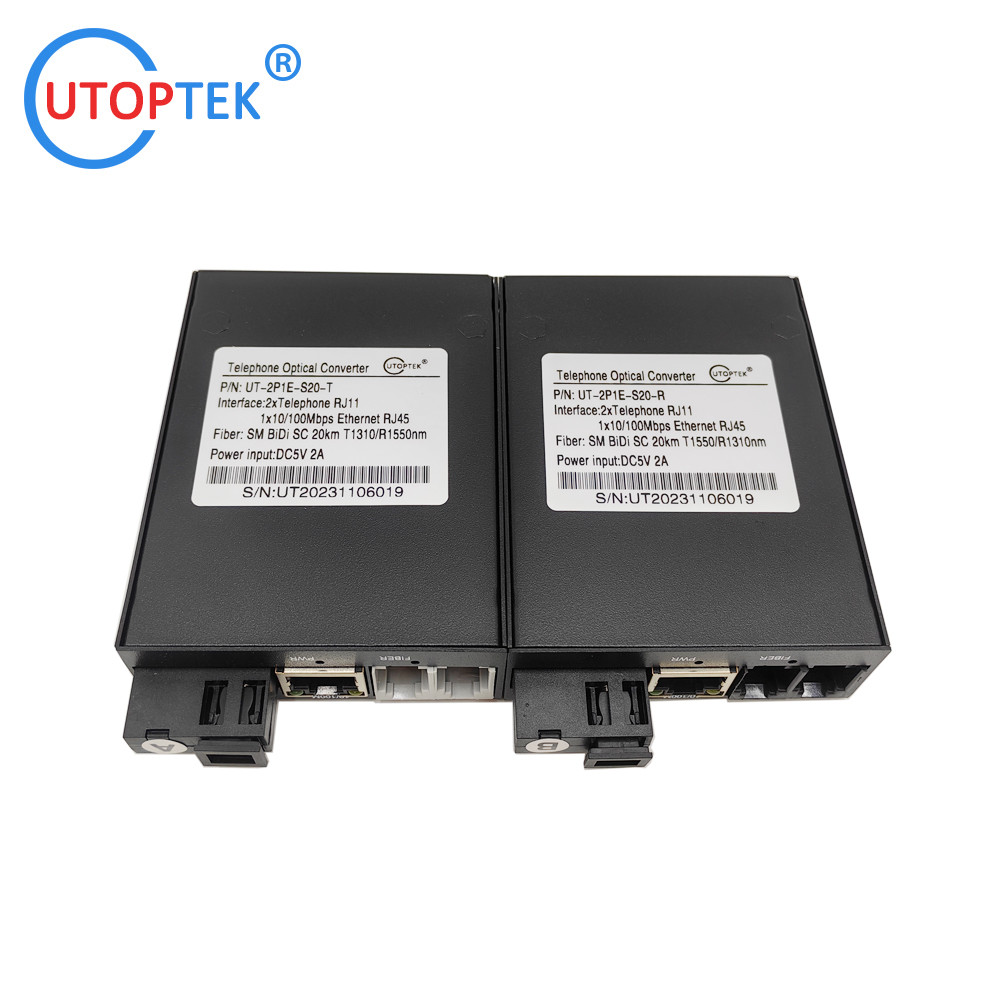

UT-2P1E-T/R	2 каналов Телефон + 1 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-4P-T/R	4 каналы Телефон, SM Bidi SC 15 км	пары
UT-4P1E-T/R	4 каналов Телефон+1*10/100M Ethernet, SM Bidi SC 15 км	пары
UT-8P-T/R	8 каналов Телефон, SM Bidi SC 15 км	пары
UT-8P1E-T/R	8 каналов Телефон+1*10/100M Ethernet, SM Bidi SC 15 км	пары
UT-16P-T/R	Рака 16 каналов Телефон, SM Bidi SC 15 км	пары
UT-16P1E-T/R	Рака 16 каналов Телефон + 1 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-24P-T/R	Рака 24 каналов Телефон, SM Bidi SC 15 км	пары
UT-24P1E-T/R	Рак 24 каналов Телефон + 1 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-32P-T/R	Рака 32 каналов Телефон, SM Bidi SC 15 км	пары
UT-32P1E-T/R	Рак 32 каналов Телефон + 1 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-48P-T/R	Рака 48 каналов Телефон, SM Bidi SC 15 км	пары
UT-48P1E-T/R	Рака 48 каналов Телефон + 1 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-64P-T/R	Рака 64 каналов Телефон, SM Bidi SC 15 км	пары
UT-64P1E-T/R	Рак 64 каналов Телефон + 1 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-128P2E-T/R	Рака 128 каналов Телефон+2*Изолированный 10/100M Ethernet, SM Bidi SC 15 км	пары
X-каналы Телефон + 2 портов общий Ethernet
UT-1P2E-T/R	1 канал Телефон+2*10/100M Ethernet, SM Bidi SC 15 км	пары
UT-2P2E-T/R	2 каналов Телефон + 2 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-4P2E-T/R	4 каналов Телефон + 2 * 10 / 100M Ethernet, SM Bidi SC 15 км	пары
UT-8P2E-T/R	8 каналов Телефон+2*10/100M Ethernet, SM Bidi SC 15 км	пары

Топология соединения

2-канальный телефон RJ11 + 1x10/100M Ethernet через оптоволоконный медиаконвертер PCM Voice в оптоволоконный приемопередатчик 0

2-канальный телефон RJ11 + 1x10/100M Ethernet через оптоволоконный медиаконвертер PCM Voice в оптоволоконный приемопередатчик
