Характер продукции
4xLC DVI Fiber Extender, 1310nm Лазер, 4k*2k/30Hz, 2 км
P/N: DVI-104S-T (TX)
DVI-104S-R (RX)
Особенности:
1. Поддержка разрешения DVI до 1920*1200/60HZ ((YUV 4:44);
2. Поддержка разрешения HDMI до 3840*2160/30HZ ((YUV 4:4(4), и 3840*2160/60Гц (YUV 4:2:0) с кабелем HDMI на DVI;
3Нет DDC и HDCP;
4. Предлагает функцию самостоятельного программирования EDID, обнаружение с дисплея и восстановление на EEPROM в передатчике просто подключением к дисплею без физического соединения DDC
5Расстояние до 500 метров над OM3 MMF или 2 км над SMF;
6Отсоединительное устройство с 4x LC многомодными волокнами;
7Модули достаточно компактны для прямого подключения к графическим источникам и дисплеям с использованием DVI-накопителей;
8Включает два (2) +5В адаптера постоянного тока для передатчика и приемника;
9. Безопасность данных с незначительными выбросами RFI / EMI и потерей качества видео из-за отсутствия медного проводника;
Применение:
1Цифровые FPD, PDP и проекторы для медицинских приборов, авиации, управления движением, заводов и банков
2Цифровые FPD и проекторы в конференц-зале и аудитории
3. Киоск с цифровыми FPD, показывающие полный графический дисплей от удаленных систем
4. PDP отображает информацию на общественных сайтах
5. светодиодные вывески на улицах и на стадионах
Технический:
| |
Параметр |
Спецификации |
| Резолюция |
Единая ссылка DVI |
1920*1200/60 Гц |
| |
HDMI (с кабелем HDMI на DVI) |
3840x2160/30Hz ((YUV 4:4:0)
3840x2160/60Hz ((YUV 4:2:0)
|
| Компоненты |
Лазерные диоды в модуле Tx |
Лазер 1310 нм |
| |
Фотодиоды в модуле Rx |
GaAs PIN-PD |
| Электрические |
Входные и выходные сигналы |
Уровень TMDS (соответствует DVI1.0) |
| |
Скорость передачи данных (графические данные) |
Максимум 340 Гбит/с |
| |
Максимальная частота пиксельных часов |
340 Мб/с |
| |
Максимальная скорость передачи видео |
10.3 Гбит/с |
| |
Общий джиттер в конце выхода Rx |
Максимум 309 л.с. |
| |
Межканальные сдвиги |
Макс. 6 нс. |
| Оптические |
Бюджет энергоснабжения |
Минус 5,5 дБ |
| Механические |
Размер модуля (мм) |
69.5WX39LX12.4H |
| Подключить |
Оптический соединитель |
4X LC соединитель |
| |
Тип электрического соединителя от систем к дисплеям |
1+18 штифтов DVI-D |
| |
Рекомендуемые волокна |
OM3 MM Волокно или однорежимное волокно |
Рисунок
Размер [мм]

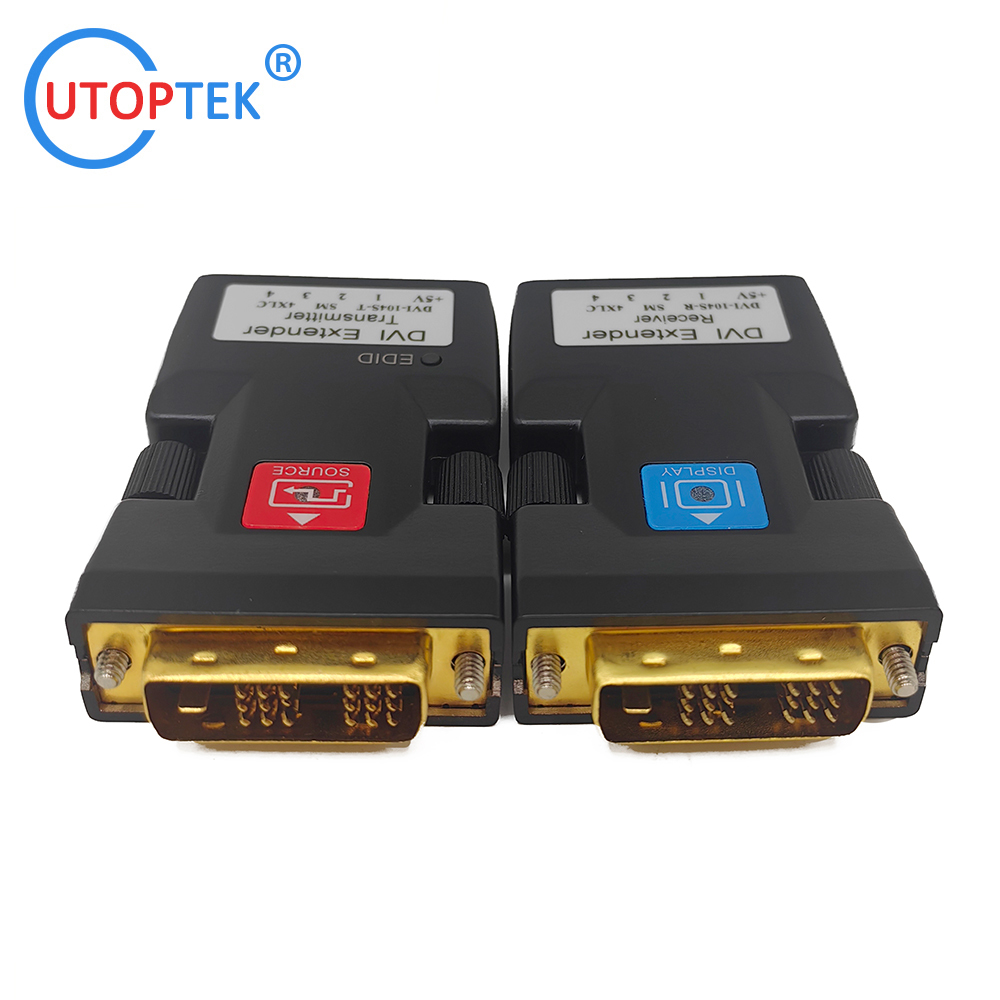

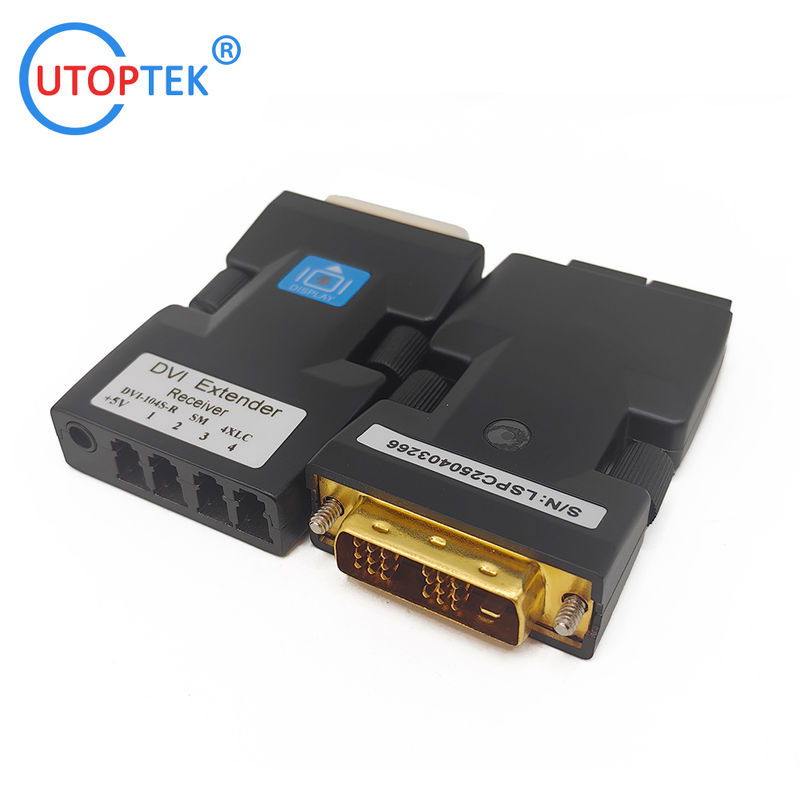

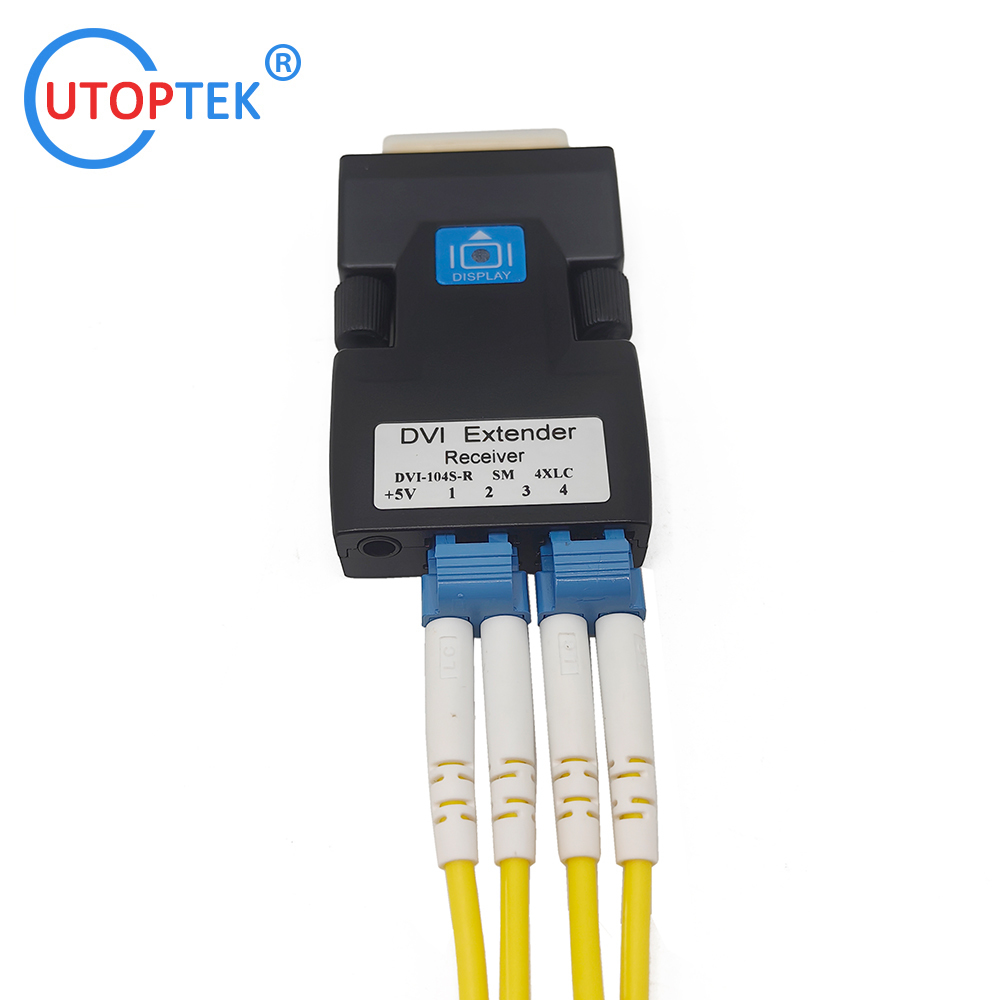

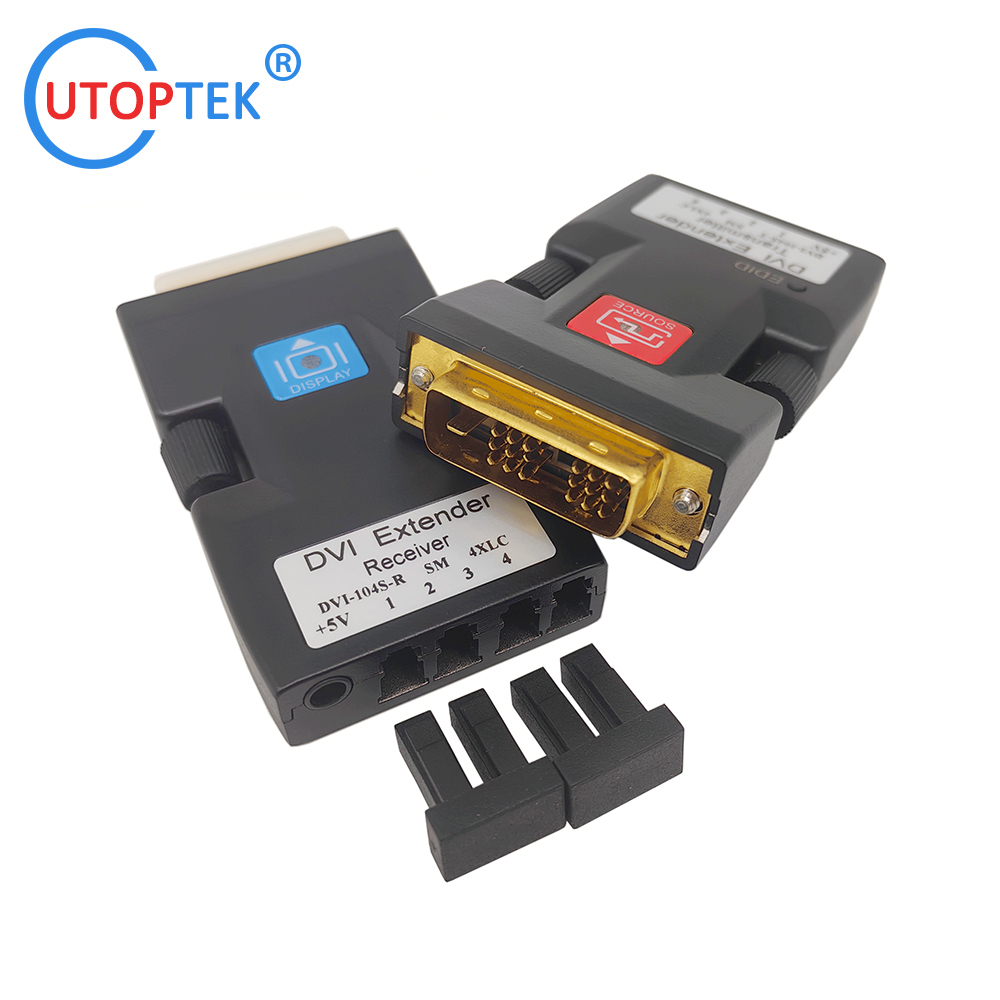

Изображение продукта:

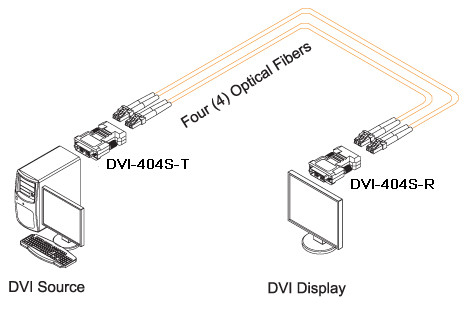

Диаграмма:
Установка:
Примечание:Пожалуйста, установите оптический расширитель DVI согласно следующему шагу, если нет, расширитель не должен работать.
1Сила на дисплее.
2. Подключите устройство передатчика к входному порту DVI дисплея.
3Подключите внешний источник питания к передающему устройству.
4. Используйте палку через отверстие на корпусе DVI, и нажмите его один раз. Подождите 3-6 секунд, вы можете увидеть синий светодиод вспышки вовремя.
5Уберите питание из передающего устройства.
6Отсоедините устройство передачи от дисплея и подключите его к источнику видеосигнала.
7. Подключите приемник к дисплею и подключите питание к приемнику.
8Перезагрузить систему.
Упаковка:
