Характер продукции
2xLC DVI Fiber Extender, лазер 1310 нм, 4k*2k/30Hz, 2 км
Артикул: DVI-102S-T (TX)
DVI-102S-R (RX)
Особенности:
1. Поддержка разрешения DVI до 1920*1200/60HZ (YUV 4:4:4);
2. Поддержка разрешения HDMI до 3840*2160/30HZ (YUV 4:4:4) и 3840*2160/60Hz (YUV 4:2:0) с кабелем HDMI-DVI;
3. Отсутствие DDC и HDCP;
4. Предлагает функцию самопрограммирования EDID, обнаружение с дисплея и восстановление в EEPROM в передатчике просто путем подключения к дисплею без какого-либо физического соединения DDC
5. Расстояние до 500 метров по OM3 MMF или 2 км по SMF;
6. Съемная функция с 2 многомодовыми волокнами LC;
7. Модули достаточно компактны, чтобы напрямую подключаться к графическим источникам и дисплеям, используя разъемы DVI;
8. Включает два (2) адаптера питания +5 В постоянного тока для передатчика и приемника;
9. Безопасность данных с незначительными выбросами RFI/EMI и потерей качества видео из-за отсутствия медного проводника;
Применения:
1. Цифровые FPD, PDP и проекторы для медицинских приборов, авиации, управления дорожным движением, заводов и банков
2. Цифровые FPD и проекторы в конференц-залах и аудиториях
3. Киоски с цифровыми FPD, отображающими полноэкранные графические дисплеи с удаленных систем
4. PDP-дисплеи для информации в общественных местах
5. Светодиодные табло на улицах и стадионах
Технические характеристики:
| |
Параметр |
Спецификации |
| Разрешение |
Одноканальный DVI |
1920*1200/60Hz |
| |
HDMI (с кабелем HDMI-DVI) |
3840x2160/30Hz (YUV 4:4:0)
3840x2160/60Hz (YUV 4:2:0)
|
| Компоненты |
Лазерные диоды в модуле Tx |
Лазер 1310 нм |
| |
Фотодиоды в модуле Rx |
GaAs PIN-PD |
| Электрические |
Входные и выходные сигналы |
Уровень TMDS (в соответствии с DVI1.0) |
| |
Скорость передачи данных (графические данные) |
Макс. 340 Гбит/с |
| |
Максимальная частота пикселей |
340 Мбит/с |
| |
Максимальная скорость передачи видео |
10,3 Гбит/с |
| |
Полный джиттер на выходе Rx |
Макс. 309 пс |
| |
Перекос между каналами |
Макс. 6 нс |
| Оптические |
Бюджет мощности канала |
Мин. 5,5 дБ |
| Механические |
Размер модуля (мм) |
69,5 Ш x 39 Д x 12,4 В |
| Подключение |
Оптический разъем |
2X разъем LC |
| |
Тип электрического разъема от систем и к дисплеям |
1+18-контактный разъем DVI-D |
| |
Рекомендуемое волокно |
Волокно OM3 MM или одномодовое волокно |
Чертеж
Размер [мм]

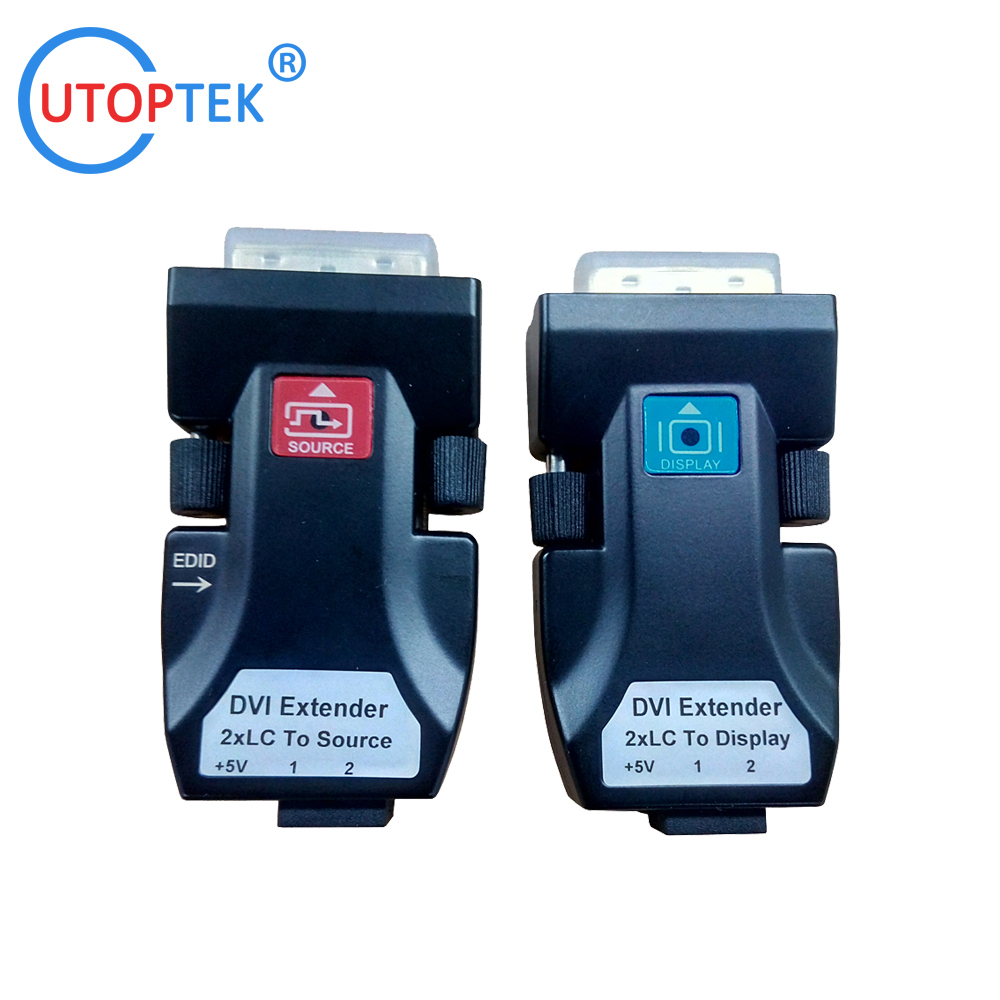

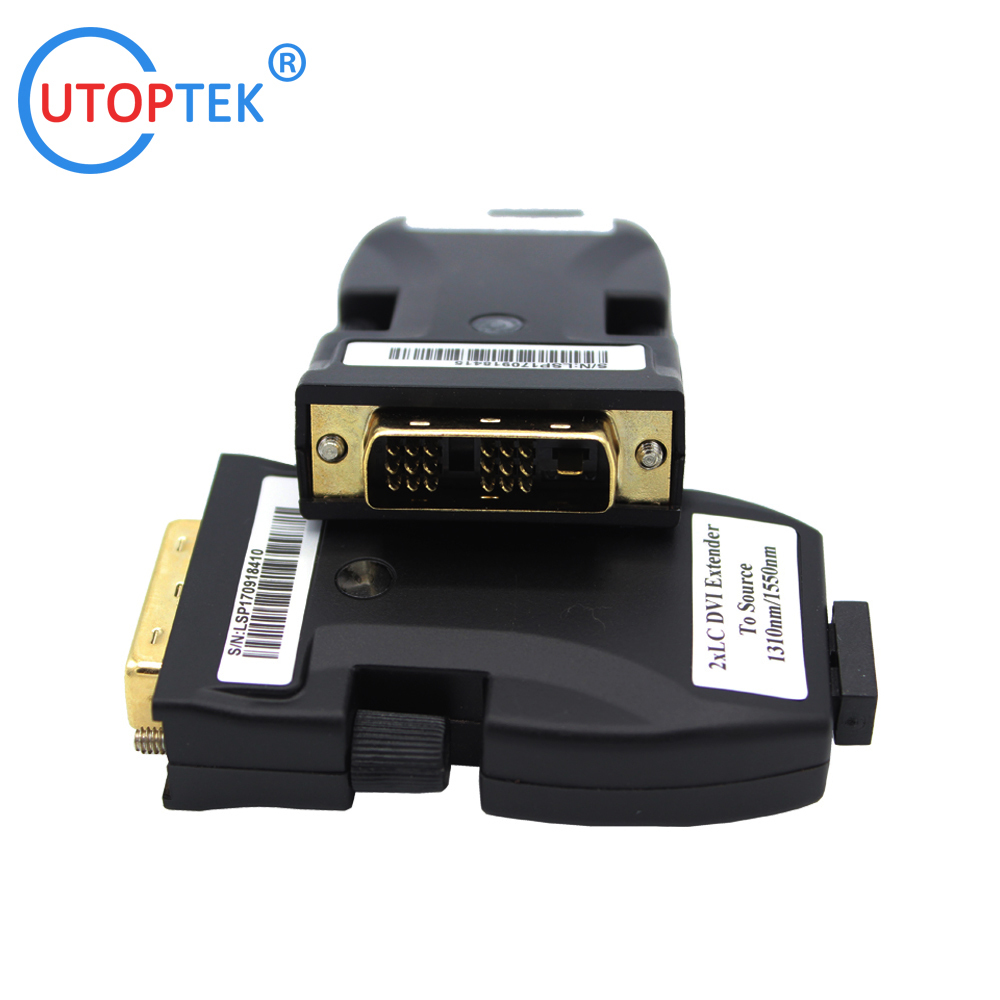

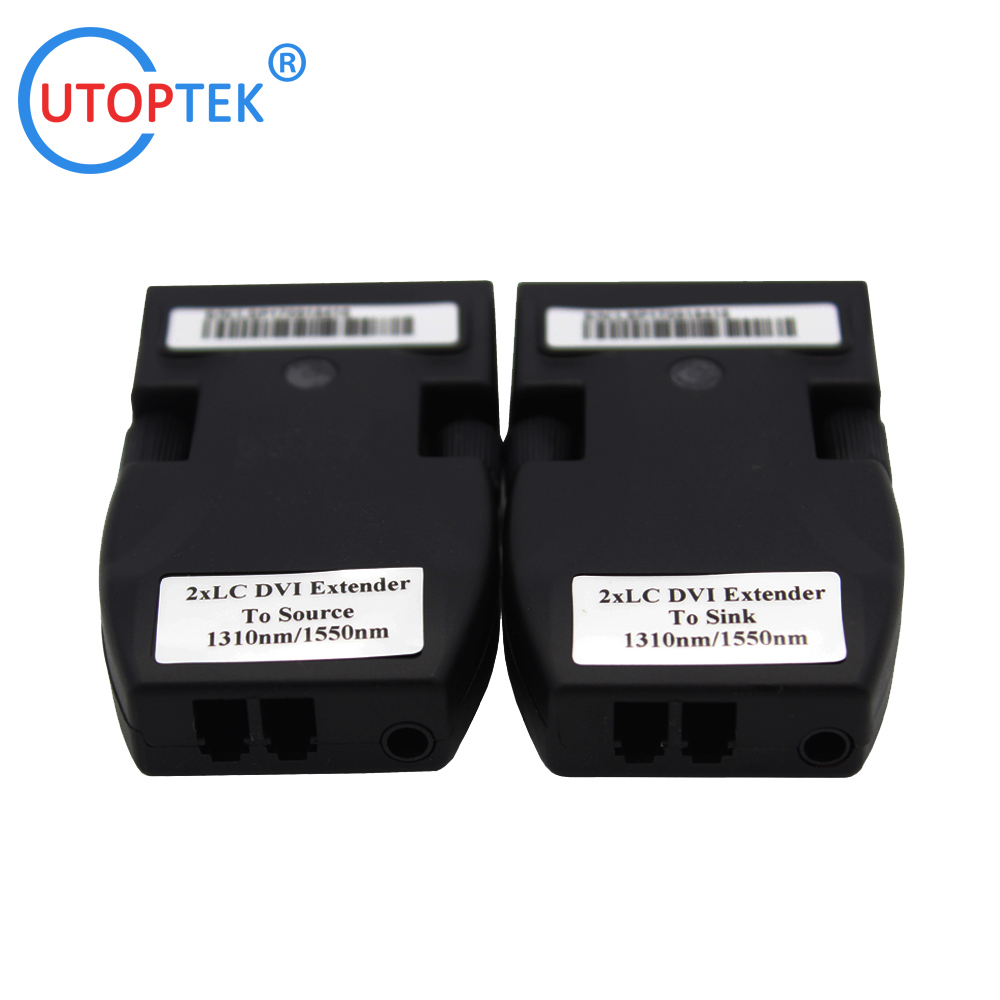

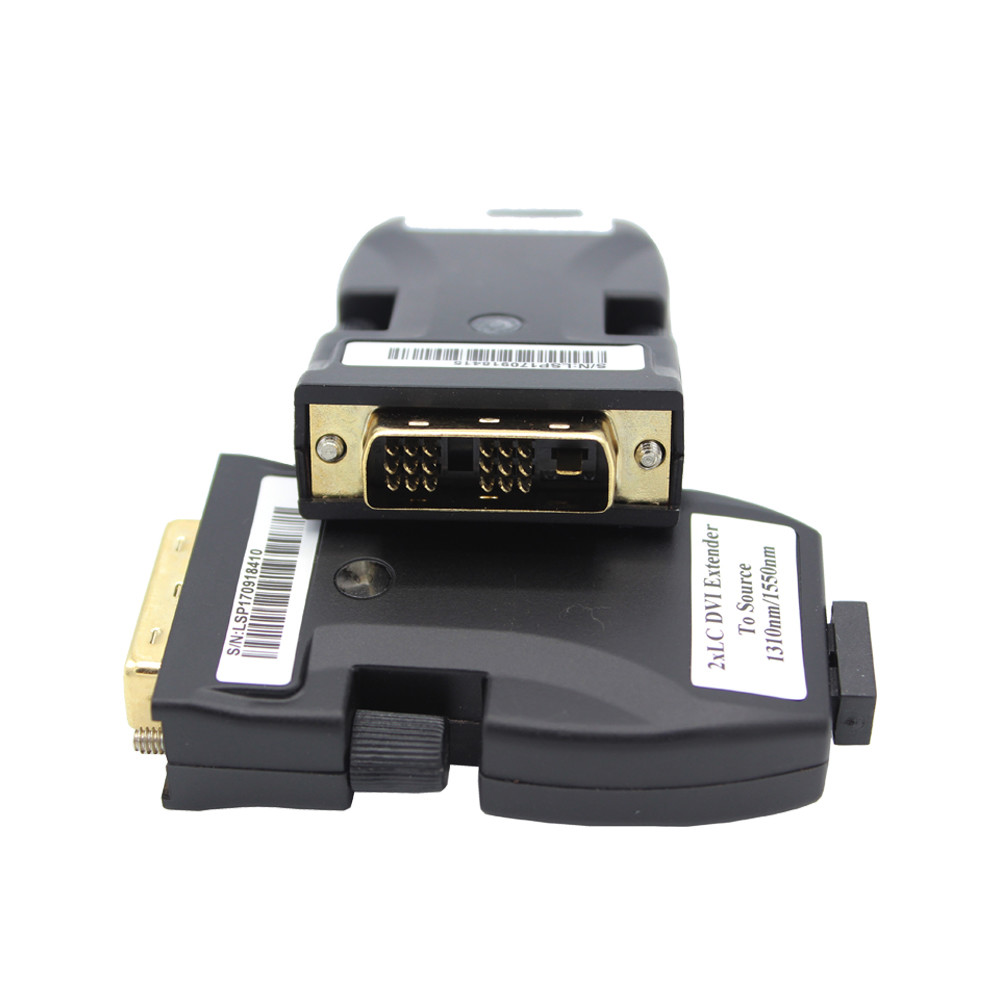

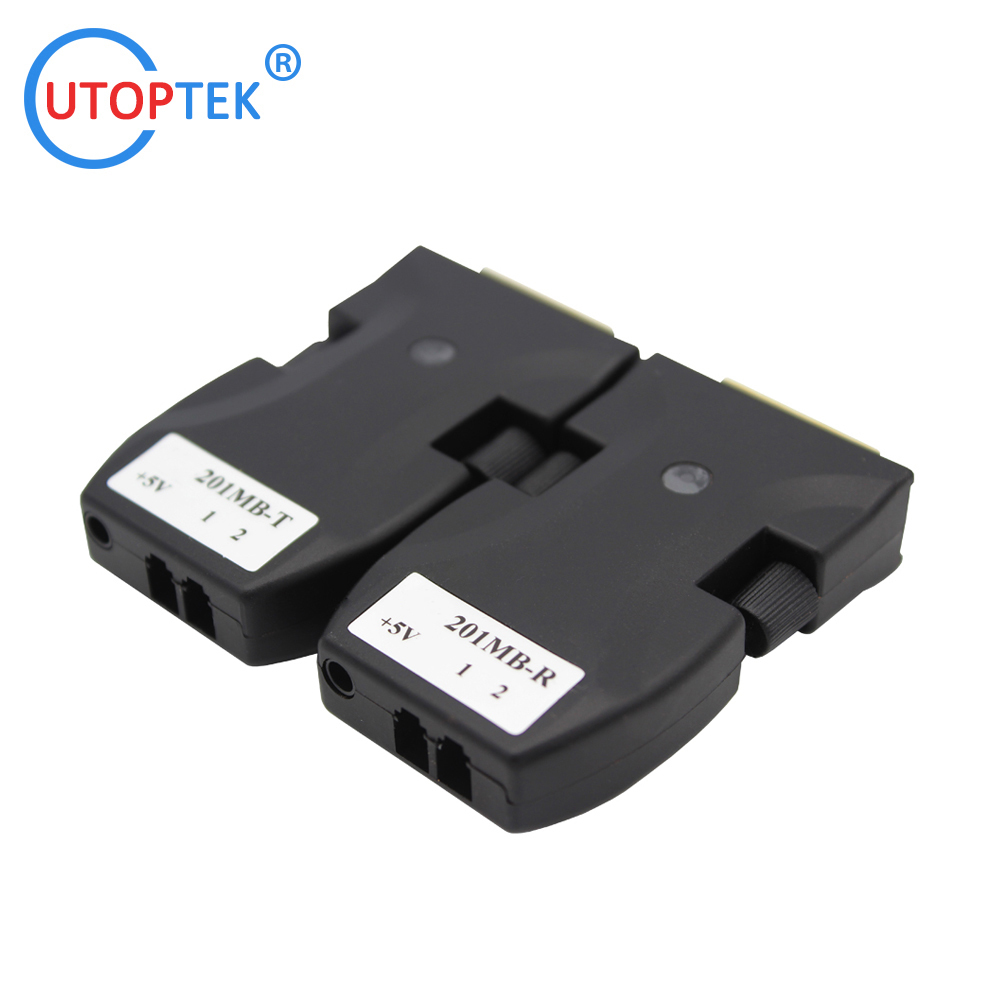

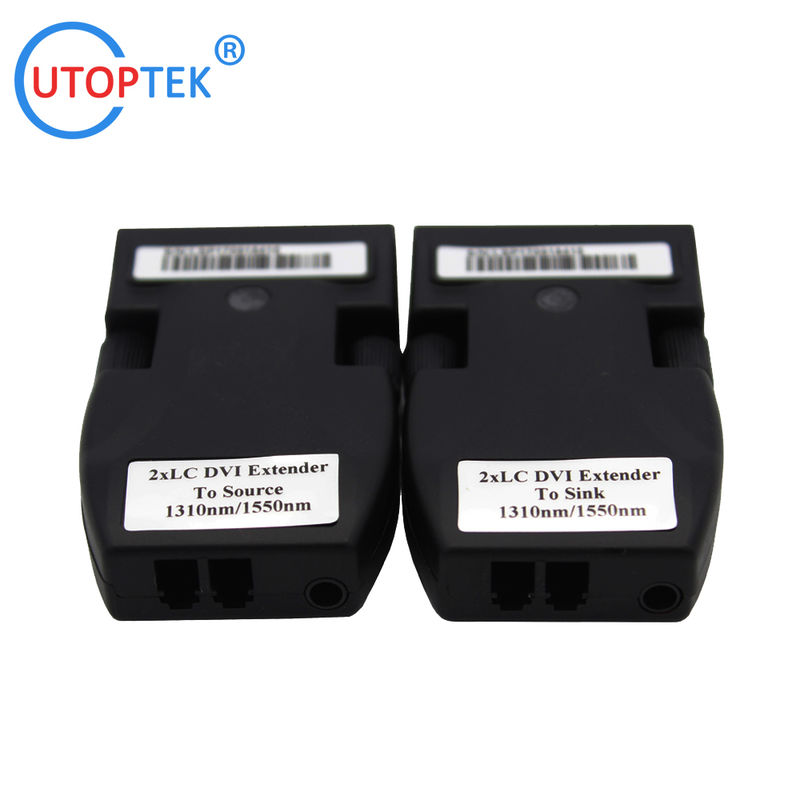

Изображение продукта:
Схема:
Установка:
Примечание:Пожалуйста, установите оптический удлинитель DVI в соответствии со следующим шагом, в противном случае удлинитель не будет работать.
1. Включите дисплей.
2. Подключите передатчик к входному порту DVI дисплея.
3. Подключите внешний источник питания к передатчику.
4．Используйте палочку через отверстие на корпусе DVI и нажмите ее один раз. Подождите 3-6 секунд, вы увидите, как синий светодиод мигнет один раз. Затем EDID прочитан успешно, если нет, чтение EDID не удалось.
5. Отключите источник питания от передатчика.
6. Отсоедините передатчик от дисплея и подключите его к источнику видеосигнала.
7. Подключите приемник к дисплею и подключите источник питания к приемнику.
8. Повторно подайте питание на систему.
Упаковка:
