Настраиваемый 2-канальный преобразователь CRSF/CVBS видео TTL/SBUS/UART в оптоволокно, FC/Upc Дрон FPV Оптический 20км/40км/60км/80км
Описание продукта:

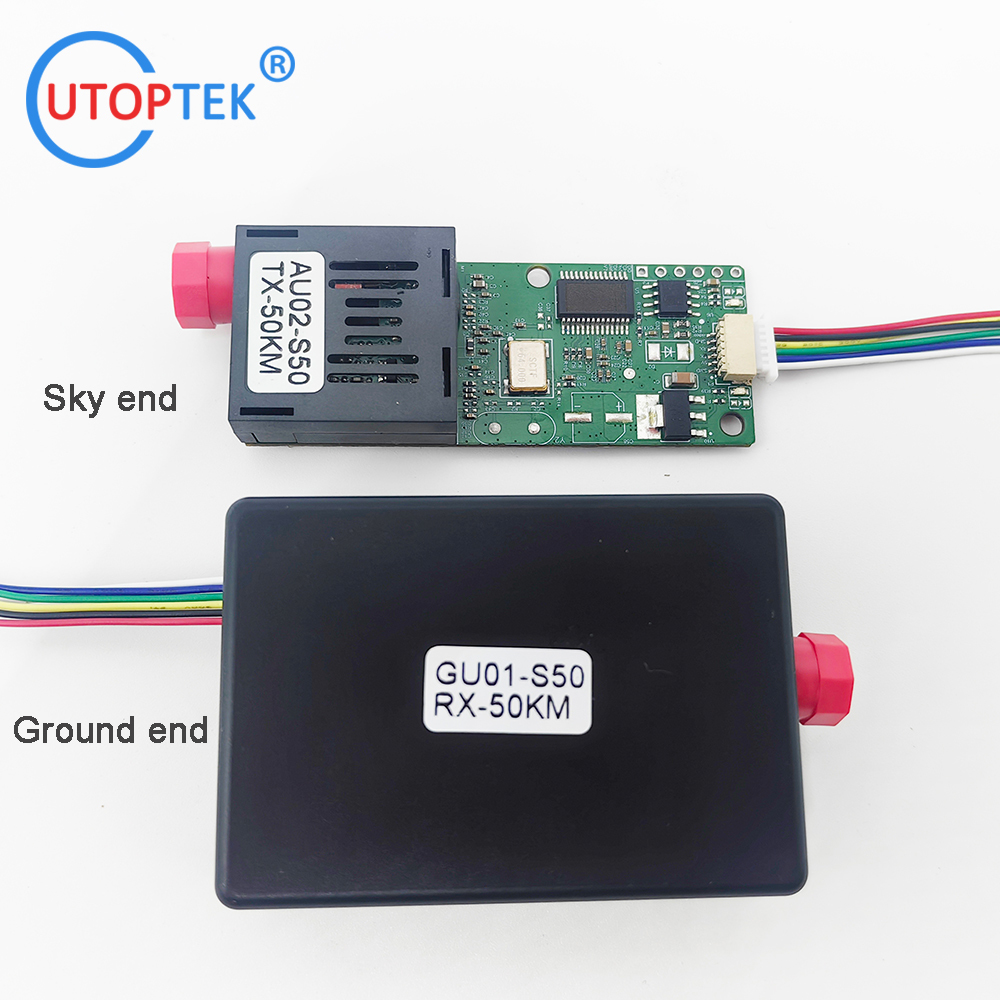

Оптический преобразователь FPV — это высокопроизводительное устройство с низкой задержкой, предназначенное для передачи видеосигналов FPV (First-Person View) и управляющих сигналов по оптоволоконным кабелям в приложениях для дронов/БПЛА. Он заменяет традиционную медную передачу оптоволокном, предлагая превосходную устойчивость к электромагнитным помехам, увеличенную дальность действия и уменьшенный вес. Он использует технологию оптоволоконной передачи для достижения дальнего бесшумного преобразования видеосигналов CVBS и управляющих сигналов TTL, что делает вывод изображения более плавным. Максимальное расстояние передачи может достигать 100 километров, что подходит для сценариев со сложной электромагнитной средой, таких как гонки на дронах, аэрофотосъемка и промышленный осмотр. Продукт разделен на две части: небесный конец (TX1310 нм) и наземный конец (RX1550 нм), которые используются парами. Небесный конец подключается к дрону, а наземный конец — к контроллеру. Используя оптоволокно в качестве высокоскоростной и низколатентной среды передачи данных, видеосигналы высокой четкости, захваченные дронами, передаются в режиме реального времени на наземную станцию управления, обеспечивая пилотам захватывающий опыт полета. Оптоволоконная передача с ее сверхширокой полосой пропускания, сильной защитой от помех и чрезвычайно низкой задержкой значительно повышает производительность и диапазон применения FPV беспилотных летательных аппаратов.
Особенности:
Сверхнизкая задержка
Оптический интерфейс: варианты одномодового (SM) или многомодового (MM)
Дальняя передача: до 20-120 км (SM) / 500 м (MM)
Тип оптоволоконной среды — одномодовое одноволоконное, интерфейс FC по умолчанию
Поддержка HD (720P@60Hz) и аналоговых сигналов FPV
Работа в режиме Plug-and-play со стандартным оборудованием FPV
Поддержка синхронной передачи видеосигнала CVBS + управляющего сигнала TTL/UART
Подходит для симуляционных камер и камер CVBS
Технология оптической связи эффективно противостоит электромагнитным помехам
Рабочая температура может находиться в диапазоне от -20 до 70 °C
Безопасность оборудования, надежность, стабильная производительность и общий легкий вес
Сильная защита от помех, большая полоса пропускания передачи и большое расстояние
Поддержка двунаправленной передачи данных
Технические параметры:
|

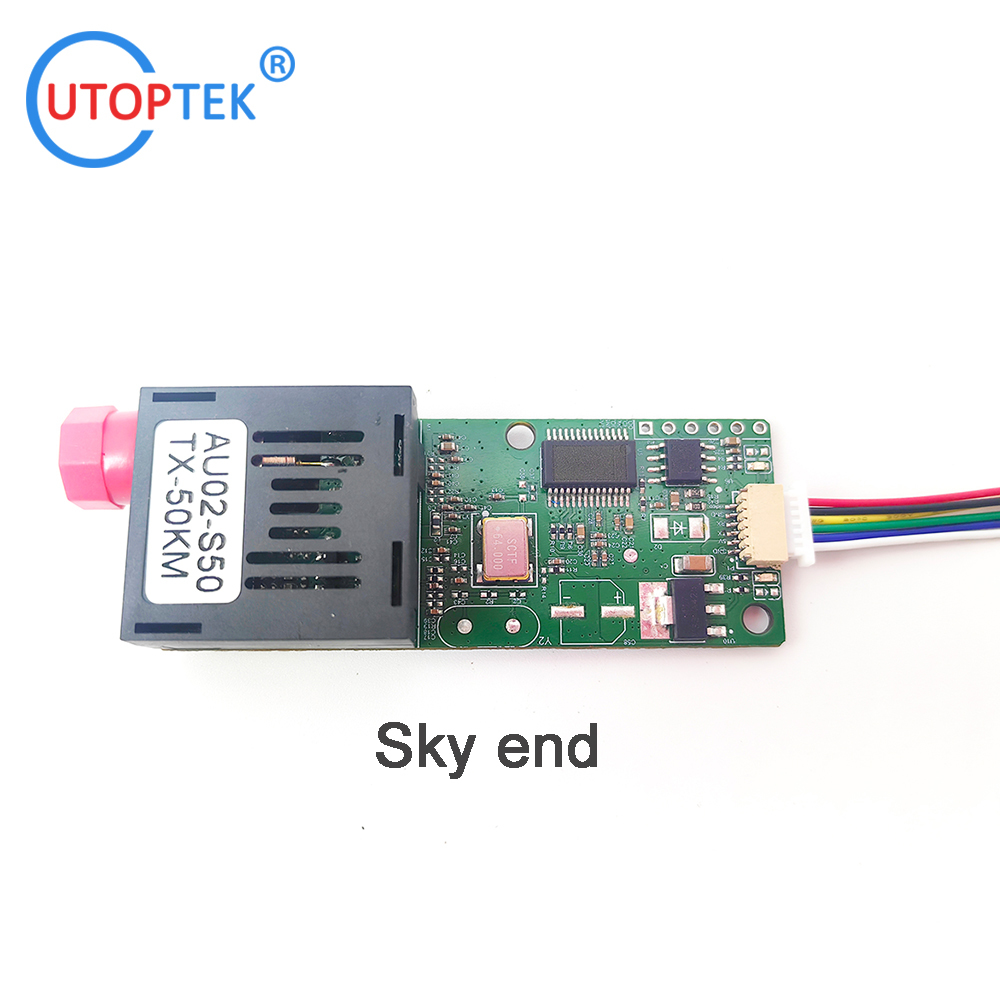

Оптический передающий модуль небесный конец
(TX)
|
 |
| Режим питания |
DC5V~ 16V |
Спецификации продукта |
60 * 25 * 13 мм |
| Рабочая температура |
-20~70℃ |
Температура хранения |
-40~80℃ |
| Энергопотребление |
< 3 Вт |
Оптический интерфейс |
FC |
| Тип оптоволокна |
(Одномодовое, одноволоконное) |
Интерфейс данных |
SH1.0*6PIN |
| Скорость передачи данных |
0~ 155 Мбит/с |
Формат видео |
NTSC/PAL, CVBS |
| Рабочая длина волны |
1310 нм/1550 нм |
Направление данных |
Двунаправленное |
| Расстояние передачи |
20 км ~ 80 км опционально |
Формат данных |
SBUS/TTL(UART) |
| Диапазон оптической мощности TX |
-9~0 дБм |
Скорость передачи данных |
20K бит/с – 460 Мбит/с (скорость передачи данных может быть изменена по запросу) |
|

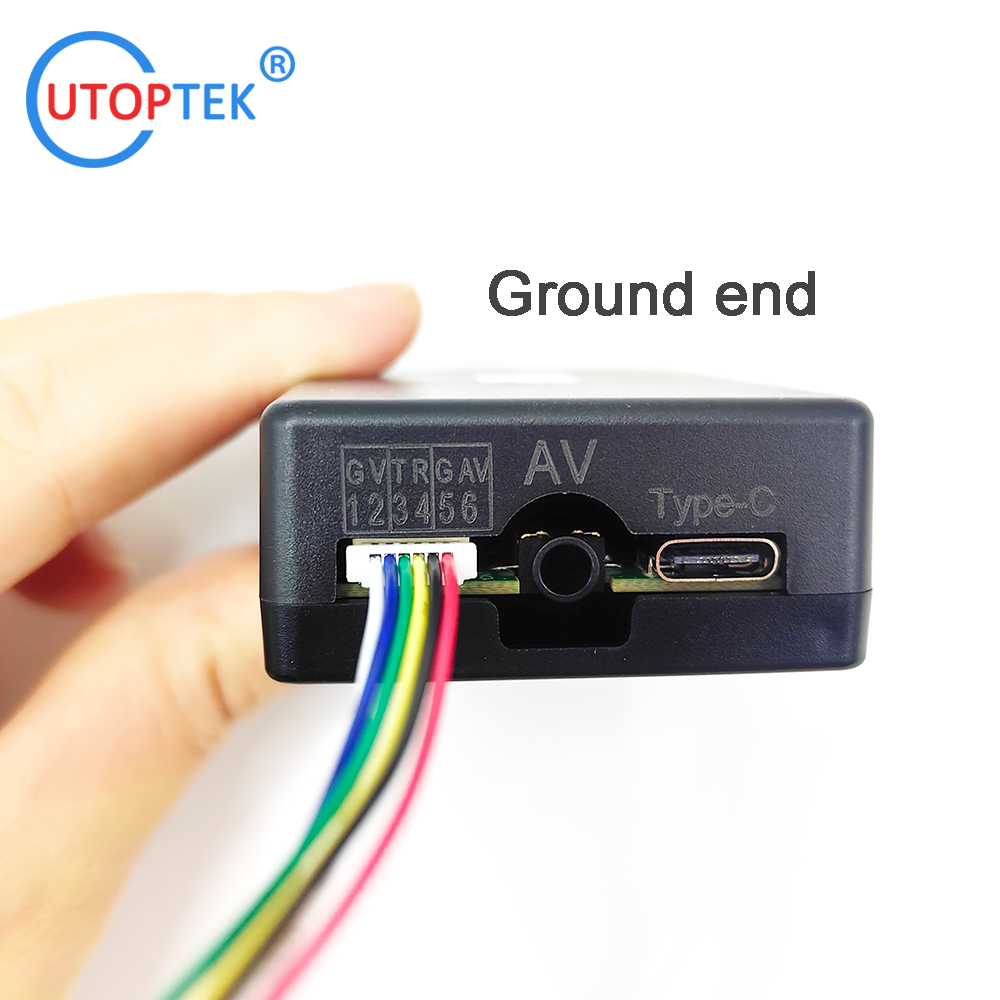

Наземный конец оптического передающего модуля
(RX)
|
|
| Режим питания |
5V Type-C |
Спецификации продукта |
60 * 409 * 15 мм |
| Рабочая температура |
-20~70℃ |
Температура хранения |
-40~80℃ |
| Энергопотребление |
< 3 Вт |
Оптический интерфейс |
FC |
| Тип оптоволокна |
(Одномодовое-одноволоконное) |
Интерфейс данных |
SH1.0*6PIN |
| Скорость передачи данных |
0~ 155 Мбит/с |
Формат видео |
NTSC/PAL, CVBS |
| Рабочая длина волны |
1550 нм/1310 нм |
Направление данных |
Двунаправленное |
| Расстояние передачи |
20 км ~ 80 км опционально |
Формат данных |
SBUS/TTL(UART) |
| Диапазон оптической мощности TX |
-9~0 дБм |
Скорость передачи данных |
20K бит/с – 460 Мбит/с (скорость передачи данных может быть изменена по запросу) |
Упаковка и доставка:

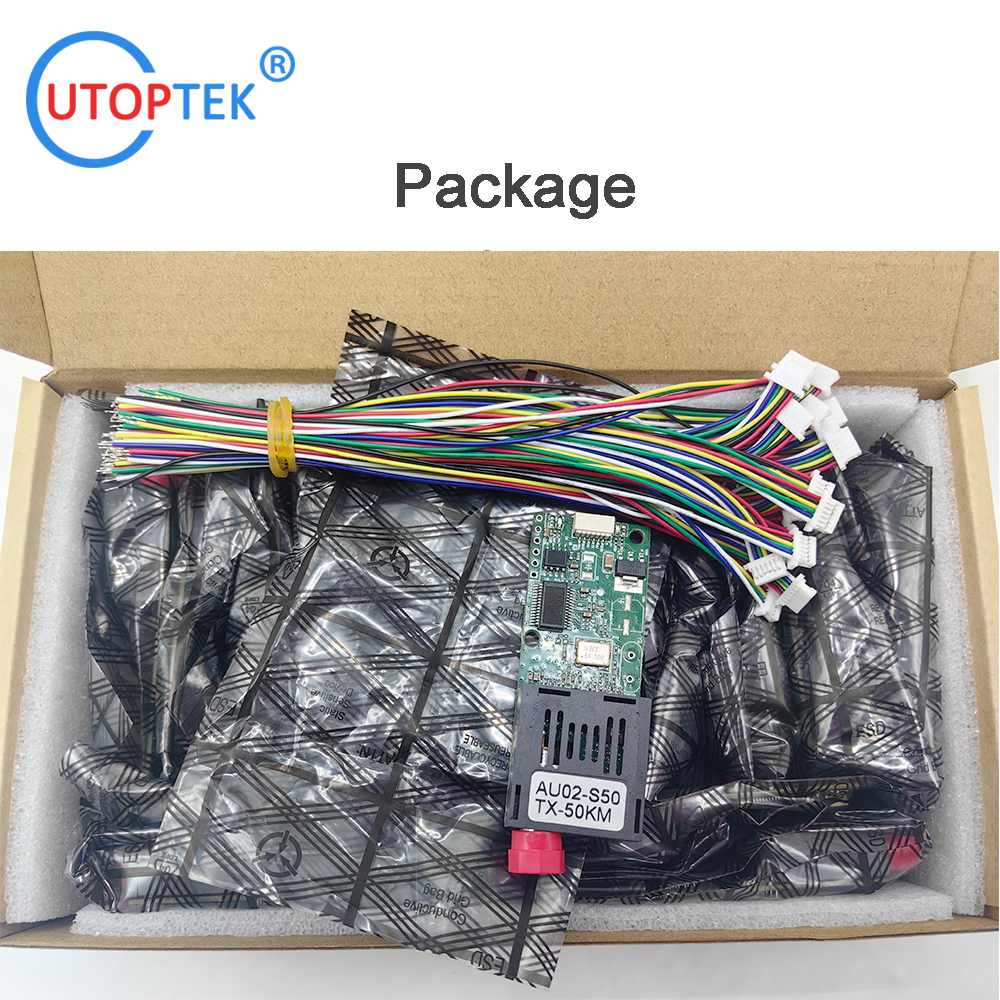

Оптические медиаконвертеры упаковываются в коробки с пенопластовой подкладкой для защиты при транспортировке. Затем коробка помещается в большую транспортную коробку с достаточным количеством упаковочных материалов для предотвращения повреждений при транспортировке и обращении. Все транспортные коробки маркируются названием продукта, серийным номером, а также именем и адресом клиента.
Продукт отправляется через надежную курьерскую службу, такую как FedEx, UPS или DHL. Номера отслеживания предоставляются клиентам после отправки продукта.
Применение
- Дроны FPV дальнего действия (наблюдение)
- Передача видео с высокой пропускной способностью (кинематографические дроны) Медицинское оборудование (передача сигналов без шума)
- Гонки на дронах с низкой задержкой (цифровая связь на основе оптоволокна)

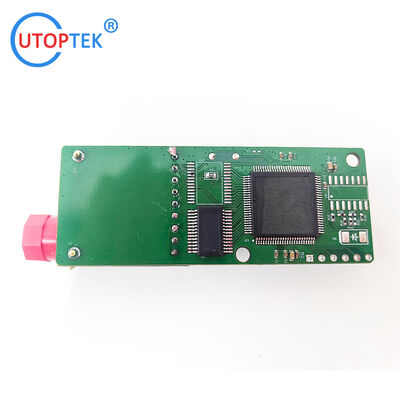

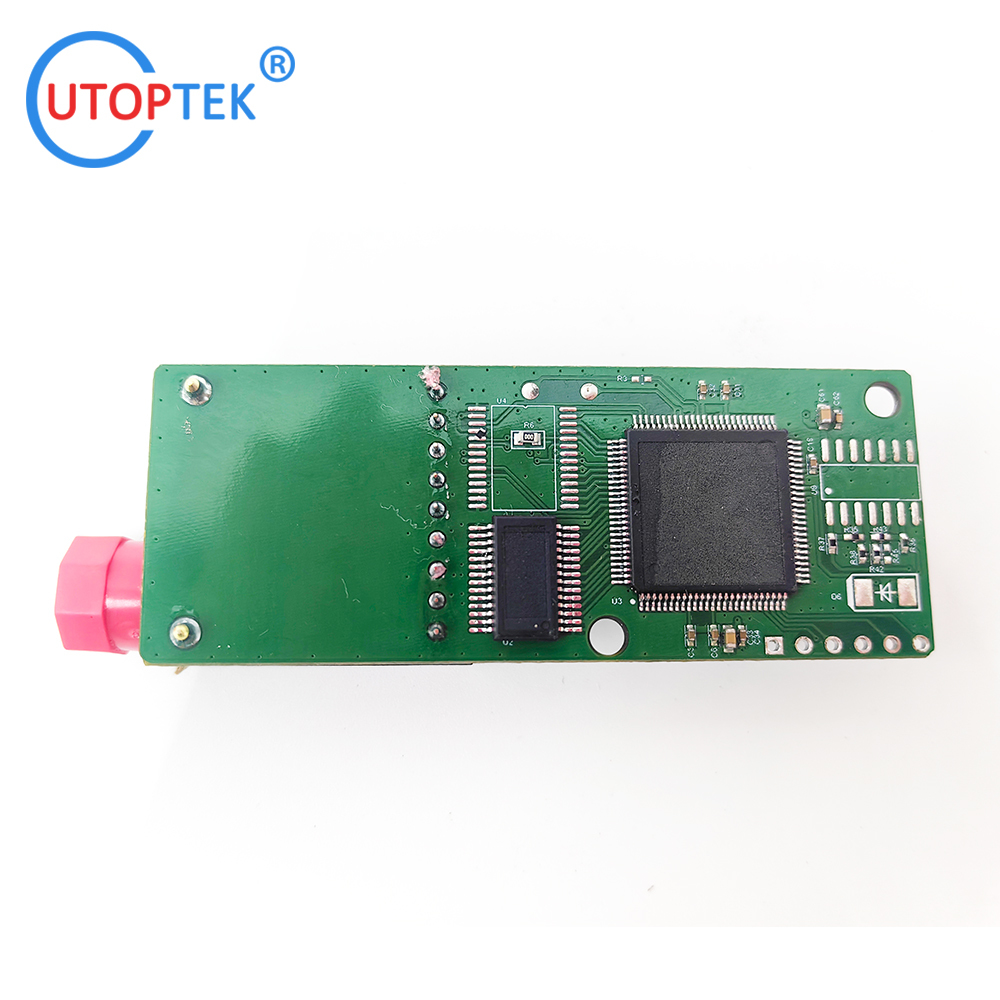

Фотографии продукта:
Отзывы клиентов:
Часто задаваемые вопросы:
В1: Что такое оптический медиаконвертер?
О1: Оптический медиаконвертер — это устройство, предназначенное для преобразования оптических сигналов из одного типа оптоволокна в другой, которое поставляется компанией UTOPTEK. Номер модели UT-MC3101-SC20. Он имеет сертификат CE и поставляется с минимальным объемом заказа 2 шт. Он может быть упакован в коробки по 60 шт./коробка, а срок доставки составляет 2-3 дня. Условия оплаты включают T/T, WU, Paypal, Alipay и RMB pay. Возможность поставки составляет 5000 шт. в неделю.
В2: Каково название бренда оптического медиаконвертера?
О2: Название бренда оптического медиаконвертера — UTOPTEK.
В3: Откуда родом оптический медиаконвертер?
О3: Оптический медиаконвертер из Китая.
В4: Каков минимальный объем заказа?
О4: Минимальный объем заказа составляет 2 шт.
В5: Каковы условия оплаты?
О5: Условия оплаты включают T/T, WU, Paypal, Alipay и RMB pay.
